使用 kube-vip 搭建高可用的 Kubernetes 集群(完整版)

对于生产环境单节点集群风险太大了，我们非常有必要做一个高可用的集群，这里的高可用主要是针对控制面板来说的，比如 kube-apiserver、etcd、kube-controller-manager、kube-scheduler 这几个组件。

其中 kube-controller-manager 于 kube-scheduler 组件是 Kubernetes 集群自己去实现的高可用，当有多个组件存在的时候，会自动选择一个作为 Leader 提供服务，所以不需要我们手动去实现高可用，apiserver 和 etcd 就需要手动去搭建高可用的集群的。高可用的架构有很多，比如典型的 haproxy + keepalived 架构，或者使用 nginx 来做代理实现。

环境准备

4个节点，都是 Centos 7.6 系统，内核版本：3.10.0-1062.4.1.el7.x86_64，在每个节点上添加 hosts 信息：

➜  ~ cat /etc/hosts
192.168.31.10 api.k8s.local  # vip
192.168.31.31 master1
192.168.31.32 master2
192.168.31.33 master3
192.168.31.100 node1

其中 192.168.31.10 为 vip，使用域名 api.k8s.local 进行映射。

节点的 hostname 必须使用标准的 DNS 命名，另外千万不用什么默认的 localhost 的 hostname，会导致各种错误出现的。在 Kubernetes 项目里，机器的名字以及一切存储在 Etcd 中的 API 对象，都必须使用标准的 DNS 命名（RFC 1123）。可以使用命令 hostnamectl set-hostname node1 来修改 hostname。

禁用防火墙：

➜  ~ systemctl stop firewalld
➜  ~ systemctl disable firewalld

禁用 SELINUX：

➜  ~ setenforce 0
➜  ~ cat /etc/selinux/config
SELINUX=disabled

由于开启内核 ipv4 转发需要加载 br_netfilter 模块，所以加载下该模块：

➜  ~ modprobe br_netfilter

创建/etc/sysctl.d/k8s.conf文件，添加如下内容：

net.bridge.bridge-nf-call-ip6tables = 1
net.bridge.bridge-nf-call-iptables = 1
net.ipv4.ip_forward = 1

执行如下命令使修改生效：

➜  ~ sysctl -p /etc/sysctl.d/k8s.conf

安装 ipvs：

➜  ~ cat > /etc/sysconfig/modules/ipvs.modules <<EOF
#!/bin/bash
modprobe -- ip_vs
modprobe -- ip_vs_rr
modprobe -- ip_vs_wrr
modprobe -- ip_vs_sh
modprobe -- nf_conntrack_ipv4
EOF
➜  ~ chmod 755 /etc/sysconfig/modules/ipvs.modules && bash /etc/sysconfig/modules/ipvs.modules && lsmod | grep -e ip_vs -e nf_conntrack_ipv4

上面脚本创建了的/etc/sysconfig/modules/ipvs.modules文件，保证在节点重启后能自动加载所需模块。使用lsmod | grep -e ip_vs -e nf_conntrack_ipv4命令查看是否已经正确加载所需的内核模块。

接下来还需要确保各个节点上已经安装了 ipset 软件包：

➜  ~ yum install ipset

为了便于查看 ipvs 的代理规则，最好安装一下管理工具 ipvsadm：

➜  ~ yum install ipvsadm

同步服务器时间

➜  ~ yum install chrony -y
➜  ~ systemctl enable chronyd
➜  ~ systemctl start chronyd
➜  ~ chronyc sources
210 Number of sources = 4
MS Name/IP address         Stratum Poll Reach LastRx Last sample
===============================================================================
^+ sv1.ggsrv.de                  2   6    17    32   -823us[-1128us] +/-   98ms
^- montreal.ca.logiplex.net      2   6    17    32    -17ms[  -17ms] +/-  179ms
^- ntp6.flashdance.cx            2   6    17    32    -32ms[  -32ms] +/-  161ms
^* 119.28.183.184                2   6    33    32   +661us[ +357us] +/-   38ms
➜  ~ date
Tue Aug 31 14:36:14 CST 2021

关闭 swap 分区：

➜  ~ swapoff -a

修改/etc/fstab文件，注释掉 SWAP 的自动挂载，使用free -m确认 swap 已经关闭。swappiness 参数调整，修改/etc/sysctl.d/k8s.conf添加下面一行：

vm.swappiness=0

执行 sysctl -p /etc/sysctl.d/k8s.conf 使修改生效。

安装 Containerd

我们已经了解过容器运行时 containerd 的一些基本使用，接下来在各个节点上安装 Containerd。

由于 containerd 需要调用 runc，所以我们也需要先安装 runc，不过 containerd 提供了一个包含相关依赖的压缩包 cri-containerd-cni-${VERSION}.${OS}-${ARCH}.tar.gz，可以直接使用这个包来进行安装。首先从 release 页面下载最新版本的压缩包，当前为 1.5.5 版本：

➜  ~ wget https://github.com/containerd/containerd/releases/download/v1.5.5/cri-containerd-cni-1.5.5-linux-amd64.tar.gz
# 如果有限制，也可以替换成下面的 URL 加速下载
# wget https://download.fastgit.org/containerd/containerd/releases/download/v1.5.5/cri-containerd-cni-1.5.5-linux-amd64.tar.gz

直接将压缩包解压到系统的各个目录中：

➜  ~ tar -C / -xzf cri-containerd-cni-1.5.5-linux-amd64.tar.gz

然后要将 /usr/local/bin 和 /usr/local/sbin 追加到 ~/.bashrc 文件的 PATH 环境变量中：

export PATH=$PATH:/usr/local/bin:/usr/local/sbin

然后执行下面的命令使其立即生效：

➜  ~ source ~/.bashrc

containerd 的默认配置文件为 /etc/containerd/config.toml，我们可以通过如下所示的命令生成一个默认的配置：

➜  ~ mkdir -p /etc/containerd
➜  ~ containerd config default > /etc/containerd/config.toml

对于使用 systemd 作为 init system 的 Linux 的发行版，使用 systemd 作为容器的 cgroup driver 可以确保节点在资源紧张的情况更加稳定，所以推荐将 containerd 的 cgroup driver 配置为 systemd。

修改前面生成的配置文件 /etc/containerd/config.toml，在 plugins."io.containerd.grpc.v1.cri".containerd.runtimes.runc.options 配置块下面将 SystemdCgroup 设置为 true：

[plugins."io.containerd.grpc.v1.cri".containerd.runtimes.runc]
  ...
  [plugins."io.containerd.grpc.v1.cri".containerd.runtimes.runc.options]
    SystemdCgroup = true
    ....

然后再为镜像仓库配置一个加速器，需要在 cri 配置块下面的 registry 配置块下面进行配置 registry.mirrors：

[plugins."io.containerd.grpc.v1.cri"]
  ...
  # sandbox_image = "k8s.gcr.io/pause:3.5"
  sandbox_image = "registry.aliyuncs.com/k8sxio/pause:3.5"
  ...
  [plugins."io.containerd.grpc.v1.cri".registry]
    [plugins."io.containerd.grpc.v1.cri".registry.mirrors]
      [plugins."io.containerd.grpc.v1.cri".registry.mirrors."docker.io"]
        endpoint = ["https://bqr1dr1n.mirror.aliyuncs.com"]
      [plugins."io.containerd.grpc.v1.cri".registry.mirrors."k8s.gcr.io"]
        endpoint = ["https://registry.aliyuncs.com/k8sxio"]

由于上面我们下载的 containerd 压缩包中包含一个 etc/systemd/system/containerd.service 的文件，这样我们就可以通过 systemd 来配置 containerd 作为守护进程运行了，现在我们就可以启动 containerd 了，直接执行下面的命令即可：

➜  ~ systemctl daemon-reload
➜  ~ systemctl enable containerd --now

启动完成后就可以使用 containerd 的本地 CLI 工具 ctr 和 crictl 了，比如查看版本：

➜  ~ ctr version
Client:
  Version:  v1.5.5
  Revision: 72cec4be58a9eb6b2910f5d10f1c01ca47d231c0
  Go version: go1.16.6

Server:
  Version:  v1.5.5
  Revision: 72cec4be58a9eb6b2910f5d10f1c01ca47d231c0
  UUID: cd2894ad-fd71-4ef7-a09f-5795c7eb4c3b
➜  ~ crictl version
Version:  0.1.0
RuntimeName:  containerd
RuntimeVersion:  v1.5.5
RuntimeApiVersion:  v1alpha2

负载均衡器

为 apiserver 提供负载均衡器有很多方法，比如传统的 haproxy+keepalived，或者使用 nginx 代理也可以，这里我们使用一个比较新颖的工具 kube-vip。

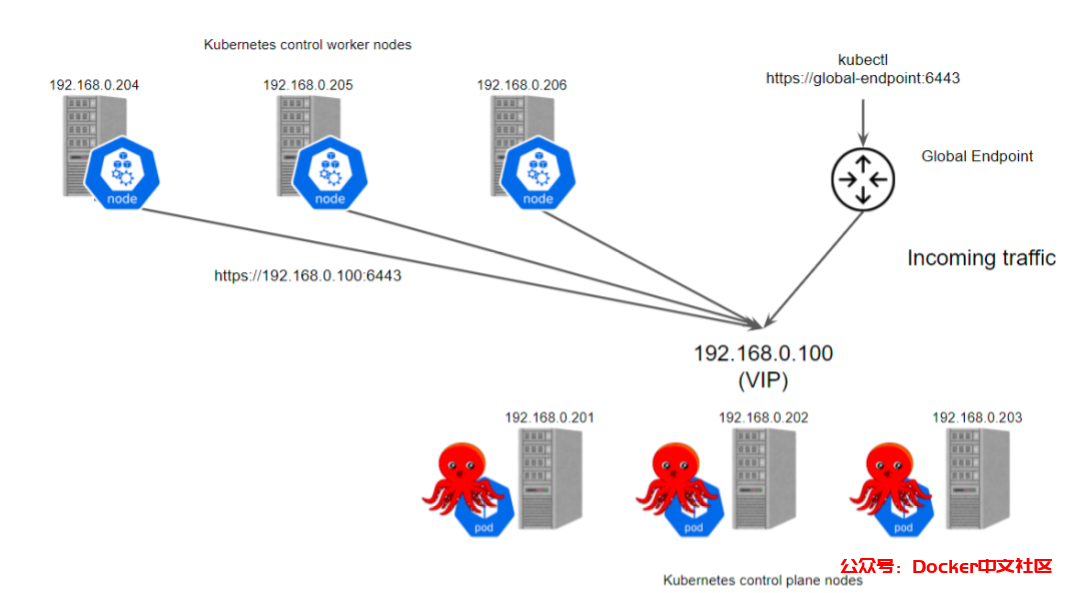

kube-vip(https://kube-vip.io/) 可以在你的控制平面节点上提供一个 Kubernetes 原生的 HA 负载均衡，我们不需要再在外部设置 HAProxy 和 Keepalived 来实现集群的高可用了。

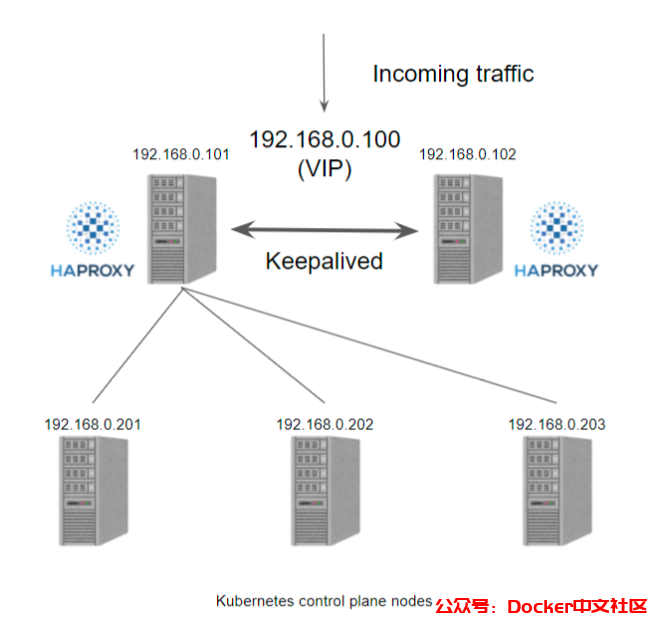

在以前我们在私有环境下创建 Kubernetes 集群时，我们需要准备一个硬件/软件的负载均衡器来创建多控制面集群，更多的情况下我们会选择使用 HAProxy + Keepalived 来实现这个功能。一般情况下我们创建2个负载均衡器的虚拟机，然后分配一个 VIP，然后使用 VIP 为负载均衡器提供服务，通过 VIP 将流量重定向到后端的某个 Kubernetes 控制器平面节点上。

如果我们使用 kube-vip 的话会怎样呢？

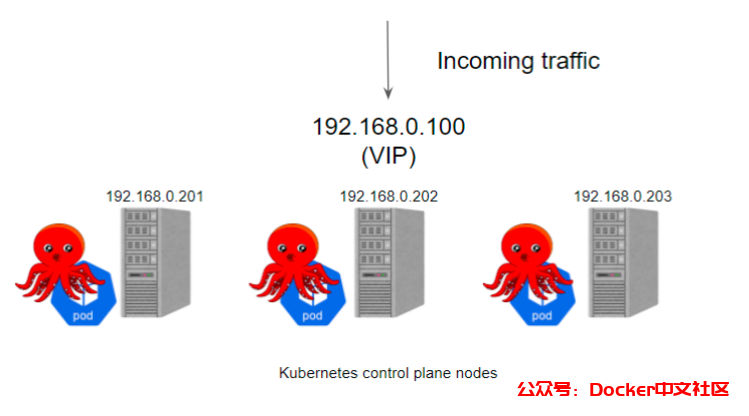

kube-vip 可以通过静态 pod 运行在控制平面节点上，这些 pod 通过 ARP 会话来识别每个节点上的其他主机，我们可以选择 BGP 或 ARP 来设置负载平衡器，这与 Metal LB 比较类似。在 ARP 模式下，会选出一个领导者，这个节点将继承虚拟 IP 并成为集群内负载均衡的 Leader，而在 BGP 模式下，所有节点都会通知 VIP 地址。

集群中的 Leader 将分配 vip，并将其绑定到配置中声明的选定接口上。当 Leader 改变时，它将首先撤销 vip，或者在失败的情况下，vip 将直接由下一个当选的 Leader 分配。当 vip 从一个主机移动到另一个主机时，任何使用 vip 的主机将保留以前的 vip <-> MAC 地址映射，直到 ARP 过期（通常是30秒）并检索到一个新的 vip <-> MAC 映射，这可以通过使用无偿的 ARP 广播来优化。

kube-vip 可以被配置为广播一个无偿的 arp（可选），通常会立即通知所有本地主机 vip <-> MAC 地址映射已经改变。

要使用 kube-vip 来实现集群的高可用，首先在 master1 节点上生成基本的 Kubernetes 静态 Pod 资源清单文件：

➜  ~ mkdir -p /etc/kubernetes/manifests/
# 配置vip地址
➜  ~ export VIP=192.168.31.10
# 设置网卡名称
➜  ~ export INTERFACE=ens33
➜  ~ ctr image pull docker.io/plndr/kube-vip:v0.3.8
# 使用下面的容器输出静态Pod资源清单
➜  ~ ctr run --rm --net-host docker.io/plndr/kube-vip:v0.3.8 vip \
/kube-vip manifest pod \
--interface $INTERFACE \
--vip $VIP \
--controlplane \
--services \
--arp \
--leaderElection | tee  /etc/kubernetes/manifests/kube-vip.yaml
apiVersion: v1
kind: Pod
metadata:
  creationTimestamp: null
  name: kube-vip
  namespace: kube-system
spec:
  containers:
- args:
    - manager
    env:
    - name: vip_arp
      value: "true"
    - name: vip_interface
      value: ens33
    - name: port
      value: "6443"
    - name: vip_cidr
      value: "32"
    - name: cp_enable
      value: "true"
    - name: cp_namespace
      value: kube-system
    - name: vip_ddns
      value: "false"
    - name: svc_enable
      value: "true"
    - name: vip_leaderelection
      value: "true"
    - name: vip_leaseduration
      value: "5"
    - name: vip_renewdeadline
      value: "3"
    - name: vip_retryperiod
      value: "1"
    - name: vip_address
      value: 192.168.31.10
    image: ghcr.io/kube-vip/kube-vip:v0.3.8
    imagePullPolicy: Always
    name: kube-vip
    resources: {}
    securityContext:
      capabilities:
        add:
        - NET_ADMIN
        - NET_RAW
        - SYS_TIME
    volumeMounts:
    - mountPath: /etc/kubernetes/admin.conf
      name: kubeconfig
  hostNetwork: true
  volumes:
- hostPath:
      path: /etc/kubernetes/admin.conf
    name: kubeconfig
status: {}

这里我们将 vip 设置为 192.168.31.10，首先会将 master1 节点选举为 Leader，然后接下来我们使用该 vip 来初始化控制器平台。

初始化控制平面

上面的相关环境配置也完成了，现在我们就可以来安装 Kubeadm 了，我们这里是通过指定 yum 源的方式来进行安装的：

➜  ~ cat <<EOF > /etc/yum.repos.d/kubernetes.repo
[kubernetes]
name=Kubernetes
baseurl=https://packages.cloud.google.com/yum/repos/kubernetes-el7-x86_64
enabled=1
gpgcheck=1
repo_gpgcheck=1
gpgkey=https://packages.cloud.google.com/yum/doc/yum-key.gpg
        https://packages.cloud.google.com/yum/doc/rpm-package-key.gpg
EOF

当然了，上面的 yum 源是需要科学上网的，如果不能科学上网的话，我们可以使用阿里云的源进行安装：

➜  ~ cat <<EOF > /etc/yum.repos.d/kubernetes.repo
[kubernetes]
name=Kubernetes
baseurl=http://mirrors.aliyun.com/kubernetes/yum/repos/kubernetes-el7-x86_64
enabled=1
gpgcheck=0
repo_gpgcheck=0
gpgkey=http://mirrors.aliyun.com/kubernetes/yum/doc/yum-key.gpg
        http://mirrors.aliyun.com/kubernetes/yum/doc/rpm-package-key.gpg
EOF

然后安装 kubeadm、kubelet、kubectl：

# --disableexcludes 禁掉除了kubernetes之外的别的仓库
➜  ~ yum makecache fast
➜  ~ yum install -y kubelet-1.22.1 kubeadm-1.22.1 kubectl-1.22.1 --disableexcludes=kubernetes
➜  ~ kubeadm version
kubeadm version: &version.Info{Major:"1", Minor:"22", GitVersion:"v1.22.1", GitCommit:"632ed300f2c34f6d6d15ca4cef3d3c7073412212", GitTreeState:"clean", BuildDate:"2021-08-19T15:44:22Z", GoVersion:"go1.16.7", Compiler:"gc", Platform:"linux/amd64"}

可以看到我们这里安装的是 v1.22.1 版本，然后将 master 节点的 kubelet 设置成开机启动：

➜  ~ systemctl enable --now kubelet

到这里为止上面所有的操作都需要在所有节点执行配置。

当我们执行 kubelet --help 命令的时候可以看到原来大部分命令行参数都被 DEPRECATED了，这是因为官方推荐我们使用 --config 来指定配置文件，在配置文件中指定原来这些参数的配置，可以通过官方文档 Set Kubelet parameters via a config file 了解更多相关信息，这样 Kubernetes 就可以支持动态 Kubelet 配置（Dynamic Kubelet Configuration）了，参考 Reconfigure a Node’s Kubelet in a Live Cluster。

然后我们可以通过下面的命令在 master1 节点上输出集群初始化默认使用的配置：

➜  ~ kubeadm config print init-defaults --component-configs KubeletConfiguration > kubeadm.yaml

然后根据我们自己的需求修改配置，比如修改 imageRepository 指定集群初始化时拉取 Kubernetes 所需镜像的地址，kube-proxy 的模式为 ipvs，另外需要注意的是我们这里是准备安装 flannel 网络插件的，需要将 networking.podSubnet 设置为10.244.0.0/16：

# kubeadm.yaml
apiVersion: kubeadm.k8s.io/v1beta3
bootstrapTokens:
- groups:
  - system:bootstrappers:kubeadm:default-node-token
  token: abcdef.0123456789abcdef
  ttl: 24h0m0s
  usages:
  - signing
  - authentication
kind: InitConfiguration
localAPIEndpoint:
  advertiseAddress: 192.168.31.31  # 指定当前节点内网IP
  bindPort: 6443
nodeRegistration:
  criSocket: /run/containerd/containerd.sock  # 使用 containerd的Unix socket 地址
  imagePullPolicy: IfNotPresent
  name: master1
  taints:  # 给master添加污点，master节点不能调度应用
  - effect: "NoSchedule"
    key: "node-role.kubernetes.io/master"
---
apiVersion: kubeproxy.config.k8s.io/v1alpha1
kind: KubeProxyConfiguration
mode: ipvs  # kube-proxy 模式
---
apiVersion: kubeadm.k8s.io/v1beta3
certificatesDir: /etc/kubernetes/pki
clusterName: kubernetes
controllerManager: {}
dns: {}
etcd:
  local:
    dataDir: /var/lib/etcd
imageRepository: registry.aliyuncs.com/k8sxio
kind: ClusterConfiguration
kubernetesVersion: 1.22.1
controlPlaneEndpoint: api.k8s.local:6443  # 设置控制平面Endpoint地址
apiServer:
  extraArgs:
    authorization-mode: Node,RBAC
  timeoutForControlPlane: 4m0s
  certSANs:  # 添加其他master节点的相关信息
  - api.k8s.local
  - master1
  - master2
  - master3
  - 192.168.31.30
  - 192.168.31.31
  - 192.168.31.32
networking:
  dnsDomain: cluster.local
  serviceSubnet: 10.96.0.0/12
  podSubnet: 10.244.0.0/16  # 指定 pod 子网
scheduler: {}
---
apiVersion: kubelet.config.k8s.io/v1beta1
authentication:
  anonymous:
    enabled: false
  webhook:
    cacheTTL: 0s
    enabled: true
  x509:
    clientCAFile: /etc/kubernetes/pki/ca.crt
authorization:
  mode: Webhook
  webhook:
    cacheAuthorizedTTL: 0s
    cacheUnauthorizedTTL: 0s
clusterDNS:
- 10.96.0.10
clusterDomain: cluster.local
cpuManagerReconcilePeriod: 0s
evictionPressureTransitionPeriod: 0s
fileCheckFrequency: 0s
healthzBindAddress: 127.0.0.1
healthzPort: 10248
httpCheckFrequency: 0s
imageMinimumGCAge: 0s
kind: KubeletConfiguration
cgroupDriver: systemd  # 配置 cgroup driver
logging: {}
memorySwap: {}
nodeStatusReportFrequency: 0s
nodeStatusUpdateFrequency: 0s
rotateCertificates: true
runtimeRequestTimeout: 0s
shutdownGracePeriod: 0s
shutdownGracePeriodCriticalPods: 0s
staticPodPath: /etc/kubernetes/manifests
streamingConnectionIdleTimeout: 0s
syncFrequency: 0s
volumeStatsAggPeriod: 0s

对于上面的资源清单的文档比较杂，要想完整了解上面的资源对象对应的属性，可以查看对应的 godoc 文档，地址: https://godoc.org/k8s.io/kubernetes/cmd/kubeadm/app/apis/kubeadm/v1beta3。

这里需要注意的是我们在 ClusterConfiguration 块的配置中新增了控制平面的地址以及将 api.k8s.local 这个域名加入到了证书签名中，该域名将映射到 vip：

controlPlaneEndpoint: api.k8s.local:6443  # 设置控制平面Endpoint地址
apiServer:
  extraArgs:
    authorization-mode: Node,RBAC
  timeoutForControlPlane: 4m0s
  certSANs:  # 添加其他master节点的相关信息
  - api.k8s.local
  - master1
  - master2
  - master3
  - 192.168.31.30
  - 192.168.31.31
  - 192.168.31.32

在开始初始化集群之前可以使用 kubeadm config images pull --config kubeadm.yaml 预先在各个服务器节点上拉取所k8s需要的容器镜像。

配置文件准备好过后，可以使用如下命令先将相关镜像 pull 下面：

➜  ~ kubeadm config images pull --config kubeadm.yaml
[config/images] Pulled registry.aliyuncs.com/k8sxio/kube-apiserver:v1.22.1
[config/images] Pulled registry.aliyuncs.com/k8sxio/kube-controller-manager:v1.22.1
[config/images] Pulled registry.aliyuncs.com/k8sxio/kube-scheduler:v1.22.1
[config/images] Pulled registry.aliyuncs.com/k8sxio/kube-proxy:v1.22.1
[config/images] Pulled registry.aliyuncs.com/k8sxio/pause:3.5
[config/images] Pulled registry.aliyuncs.com/k8sxio/etcd:3.5.0-0
failed to pull image "registry.aliyuncs.com/k8sxio/coredns:v1.8.4": output: time="2021-08-31T15:09:13+08:00" level=fatal msg="pulling image: rpc error: code = NotFound desc = failed to pull and unpack image \"registry.aliyuncs.com/k8sxio/coredns:v1.8.4\": failed to resolve reference \"registry.aliyuncs.com/k8sxio/coredns:v1.8.4\": registry.aliyuncs.com/k8sxio/coredns:v1.8.4: not found"
, error: exit status 1
To see the stack trace of this error execute with --v=5 or higher

上面在拉取 coredns 镜像的时候出错了，没有找到这个镜像，我们可以手动 pull 该镜像，然后重新 tag 下镜像地址即可：

➜  ~ ctr -n k8s.io i pull docker.io/coredns/coredns:1.8.4
➜  ~ ctr -n k8s.io i tag docker.io/coredns/coredns:1.8.4 registry.aliyuncs.com/k8sxio/coredns:v1.8.4

然后就可以使用上面的配置文件在 master1 节点上进行初始化：

➜  ~ kubeadm init --upload-certs --config kubeadm.yaml
[init] Using Kubernetes version: v1.22.1
[preflight] Running pre-flight checks
[preflight] Pulling images required for setting up a Kubernetes cluster
......

Your Kubernetes control-plane has initialized successfully!

To start using your cluster, you need to run the following as a regular user:

  mkdir -p $HOME/.kube
  sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
  sudo chown $(id -u):$(id -g) $HOME/.kube/config

Alternatively, if you are the root user, you can run:

  export KUBECONFIG=/etc/kubernetes/admin.conf

You should now deploy a pod network to the cluster.
Run "kubectl apply -f [podnetwork].yaml" with one of the options listed at:
  https://kubernetes.io/docs/concepts/cluster-administration/addons/

You can now join any number of the control-plane node running the following command on each as root:

  kubeadm join api.k8s.local:6443 --token abcdef.0123456789abcdef \
 --discovery-token-ca-cert-hash sha256:435fbc28490d1f897337923c19ec27bcf3639e9fe84e8448177777d23cae4176 \
 --control-plane --certificate-key 7892cd62c5ab60b28b462af32c7e49aa73d5fd4f723352f3af6546a74e465abc

Please note that the certificate-key gives access to cluster sensitive data, keep it secret!
As a safeguard, uploaded-certs will be deleted in two hours; If necessary, you can use
"kubeadm init phase upload-certs --upload-certs" to reload certs afterward.

Then you can join any number of worker nodes by running the following on each as root:

kubeadm join api.k8s.local:6443 --token abcdef.0123456789abcdef \
 --discovery-token-ca-cert-hash sha256:435fbc28490d1f897337923c19ec27bcf3639e9fe84e8448177777d23cae4176

这里初始化的 --upload-certs 标志用来将在所有控制平面实例之间的共享证书上传到集群。然后根据安装提示拷贝 kubeconfig 文件：

➜  ~ mkdir -p $HOME/.kube
➜  ~ sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
➜  ~ sudo chown $(id -u):$(id -g) $HOME/.kube/config

接着我们可以根据上面的提示添加其他的控制平面节点。

添加控制平面

对于每个其他控制平面节点，执行先前在第一个节点 master1 上的 kubeadm init 输出提供的 join 命令来添加控制平面节点：

➜  ~ kubeadm join api.k8s.local:6443 --token abcdef.0123456789abcdef --discovery-token-ca-cert-hash sha256:435fbc28490d1f897337923c19ec27bcf3639e9fe84e8448177777d23cae4176 --control-plane --certificate-key 7892cd62c5ab60b28b462af32c7e49aa73d5fd4f723352f3af6546a74e465abc
[preflight] Running pre-flight checks
[preflight] Reading configuration from the cluster...
[preflight] FYI: You can look at this config file with 'kubectl -n kube-system get cm kubeadm-config -o yaml'
[preflight] Running pre-flight checks before initializing the new control plane instance
......
This node has joined the cluster and a new control plane instance was created:

* Certificate signing request was sent to apiserver and approval was received.
* The Kubelet was informed of the new secure connection details.
* Control plane (master) label and taint were applied to the new node.
* The Kubernetes control plane instances scaled up.
* A new etcd member was added to the local/stacked etcd cluster.

To start administering your cluster from this node, you need to run the following as a regular user:

 mkdir -p $HOME/.kube
 sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
 sudo chown $(id -u):$(id -g) $HOME/.kube/config

Run 'kubectl get nodes' to see this node join the cluster.

需要注意需要在另外两个节点 master2 和 master3 都执行上面的 join 命令，上面的命令中的 --control-plane 就是通知 kubeadm join 创建一个新的控制平面，--certificate-key 会从集群中的 kubeadm-certs Secret 下载控制平面证书并使用给定的密钥进行解密。

当这两个节点被添加到集群后，我们接下来也需要在节点上运行 kube-vip，将当前节点作为 kube-vip 的成员，同样执行下面的命令即可：

# 配置vip地址
➜  ~ export VIP=192.168.31.10
# 设置网卡名称
➜  ~ export INTERFACE=ens33
➜  ~ ctr image pull docker.io/plndr/kube-vip:v0.3.8
# 使用下面的容器输出静态Pod资源清单
➜  ~ ctr run --rm --net-host docker.io/plndr/kube-vip:v0.3.8 vip \
/kube-vip manifest pod \
--interface $INTERFACE \
--vip $VIP \
--controlplane \
--services \
--arp \
--leaderElection | tee  /etc/kubernetes/manifests/kube-vip.yaml

当 kube-vip 的静态 Pod 清单创建完成后，正常将能够看到 kube-vip 的 Pod 会按预期启动并运行：

➜  ~ kubectl get pods -A | grep vip
kube-system   kube-vip-master1                  1/1     Running             1                7m42s
kube-system   kube-vip-master2                  1/1     Running             0                4m24s
kube-system   kube-vip-master3                  1/1     Running             0                14s

这个时候控制平面节点就都准备好了：

➜  ~ kubectl get nodes
NAME      STATUS   ROLES                  AGE     VERSION
master1   Ready    control-plane,master   9m18s   v1.22.1
master2   Ready    control-plane,master   7m11s   v1.22.1
master3   Ready    control-plane,master   5m9s    v1.22.1

添加工作节点

接下来我们可以将 node1 工作节点加入到集群中，同样使用在 master1 上初始化后的提示 join 命令，记得将 master1 节点上面的 $HOME/.kube/config 文件拷贝到 node 节点对应的文件中，安装 kubeadm、kubelet、kubectl（可选），然后执行上面初始化完成后提示的 join 命令即可：

➜  ~ kubeadm join api.k8s.local:6443 --token abcdef.0123456789abcdef \
> --discovery-token-ca-cert-hash sha256:435fbc28490d1f897337923c19ec27bcf3639e9fe84e8448177777d23cae4176
[preflight] Running pre-flight checks
[preflight] Reading configuration from the cluster...
[preflight] FYI: You can look at this config file with 'kubectl -n kube-system get cm kubeadm-config -o yaml'
[kubelet-start] Writing kubelet configuration to file "/var/lib/kubelet/config.yaml"
[kubelet-start] Writing kubelet environment file with flags to file "/var/lib/kubelet/kubeadm-flags.env"
[kubelet-start] Starting the kubelet
[kubelet-start] Waiting for the kubelet to perform the TLS Bootstrap...

This node has joined the cluster:
* Certificate signing request was sent to apiserver and a response was received.
* The Kubelet was informed of the new secure connection details.

Run 'kubectl get nodes' on the control-plane to see this node join the cluster.

如果忘记了上面的 join 命令可以使用命令 kubeadm token create --print-join-command 重新获取。

执行成功后运行 get nodes 命令：

➜  ~ kubectl get nodes
NAME      STATUS   ROLES                  AGE     VERSION
master1   Ready    control-plane,master   9m18s   v1.22.1
master2   Ready    control-plane,master   7m11s   v1.22.1
master3   Ready    control-plane,master   5m9s    v1.22.1
node1     NotReady <none>                 24s     v1.22.1

可以看到是 NotReady 状态，这是因为还没有安装网络插件，接下来安装网络插件，可以在文档 https://kubernetes.io/docs/setup/production-environment/tools/kubeadm/create-cluster-kubeadm/ 中选择我们自己的网络插件，这里我们安装 flannel:

➜  ~ wget https://raw.githubusercontent.com/coreos/flannel/master/Documentation/kube-flannel.yml
# 如果有节点是多网卡，则需要在资源清单文件中指定内网网卡
# 搜索到名为 kube-flannel-ds 的 DaemonSet，在kube-flannel容器下面
➜  ~ vi kube-flannel.yml
......
containers:
- name: kube-flannel
  image: quay.io/coreos/flannel:v0.14.0
  command:
  - /opt/bin/flanneld
  args:
  - --ip-masq
  - --kube-subnet-mgr
  - --iface=eth0  # 如果是多网卡的话，指定内网网卡的名称
......
➜  ~ kubectl apply -f kube-flannel.yml  # 安装 flannel 网络插件

隔一会儿查看 Pod 运行状态：

➜  ~ kubectl get pods -n kube-system
NAME                              READY   STATUS    RESTARTS       AGE
coredns-7568f67dbd-lvcd5          1/1     Running   0              30m
coredns-7568f67dbd-shfrk          1/1     Running   0              30m
etcd-master1                      1/1     Running   0              45m
etcd-master2                      1/1     Running   0              45m
etcd-master3                      1/1     Running   1 (46m ago)    54m
kube-apiserver-master1            1/1     Running   4 (45m ago)    58m
kube-apiserver-master2            1/1     Running   2 (45m ago)    56m
kube-apiserver-master3            1/1     Running   1 (46m ago)    54m
kube-controller-manager-master1   1/1     Running   15 (48m ago)   58m
kube-controller-manager-master2   1/1     Running   1 (47m ago)    56m
kube-controller-manager-master3   1/1     Running   0              54m
kube-flannel-ds-4js7f             1/1     Running   0              38m
kube-flannel-ds-hch26             1/1     Running   0              38m
kube-flannel-ds-l6xzv             1/1     Running   0              38m
kube-flannel-ds-qpzqq             1/1     Running   0              38m
kube-proxy-fpxp8                  1/1     Running   0              54m
kube-proxy-qdsfq                  1/1     Running   0              56m
kube-proxy-ww9b2                  1/1     Running   0              58m
kube-proxy-zcw98                  1/1     Running   0              50m
kube-scheduler-master1            1/1     Running   15 (48m ago)   58m
kube-scheduler-master2            1/1     Running   0              56m
kube-scheduler-master3            1/1     Running   1 (47m ago)    54m
kube-vip-master1                  1/1     Running   2 (48m ago)    58m
kube-vip-master2                  1/1     Running   1 (47m ago)    55m
kube-vip-master3                  1/1     Running   0              51m

当我们部署完网络插件后执行 ifconfig 命令，正常会看到新增的cni0与flannel1这两个虚拟设备，但是如果没有看到cni0这个设备也不用太担心，我们可以观察/var/lib/cni目录是否存在，如果不存在并不是说部署有问题，而是该节点上暂时还没有应用运行，我们只需要在该节点上运行一个 Pod 就可以看到该目录会被创建，并且cni0设备也会被创建出来。

网络插件运行成功了，node 状态也正常了：

➜  ~ kubectl get nodes
NAME      STATUS   ROLES                  AGE     VERSION
master1   Ready    control-plane,master   9m18s   v1.22.1
master2   Ready    control-plane,master   7m11s   v1.22.1
master3   Ready    control-plane,master   5m9s    v1.22.1
node1     Ready    <none>                 24s     v1.22.1

测试高可用

上面我们搭建了3个 master 节点的高可用 Kubernetes 集群，接下来我们来测试下高可用是否生效。

首先查看其中任一个 kube-vip 的 Pod 日志：

➜  ~ kubectl logs -f kube-vip-master1 -n kube-system
time="2021-09-07T08:53:24Z" level=info msg="server started"
time="2021-09-07T08:53:24Z" level=info msg="Starting Kube-vip Manager with the ARP engine"
time="2021-09-07T08:53:24Z" level=info msg="Namespace [kube-system], Hybrid mode [true]"
time="2021-09-07T08:53:24Z" level=info msg="Beginning cluster membership, namespace [kube-system], lock name [plndr-svcs-lock], id [master1]"
I0907 08:53:24.205669       1 leaderelection.go:243] attempting to acquire leader lease kube-system/plndr-svcs-lock...
time="2021-09-07T08:53:24Z" level=info msg="Beginning cluster membership, namespace [kube-system], lock name [plndr-cp-lock], id [master1]"
I0907 08:53:24.206162       1 leaderelection.go:243] attempting to acquire leader lease  kube-system/plndr-cp-lock...
......
time="2021-09-07T08:55:55Z" level=info msg="Node [master3] is assuming leadership of the cluster"
time="2021-09-07T08:55:55Z" level=info msg="new leader elected: master3"

可以看到 master3 现在是我们的 Leader，接下来我们将 master3 节点关掉，然后观察另外的 kube-vip 的日志变化：

➜  ~ kubectl logs -f kube-vip-master2 -n kube-system
......
time="2021-09-07T08:55:55Z" level=info msg="Node [master3] is assuming leadership of the cluster"
time="2021-09-07T08:55:55Z" level=info msg="new leader elected: master3"
time="2021-09-07T10:28:58Z" level=info msg="Node [master1] is assuming leadership of the cluster"
......

可以看到 master1 节点获取了 kube-vip 的 Leader，也就是这个时候 vip 是绑定到 master1 节点的，而且这个时候集群仍然可以正常访问的。

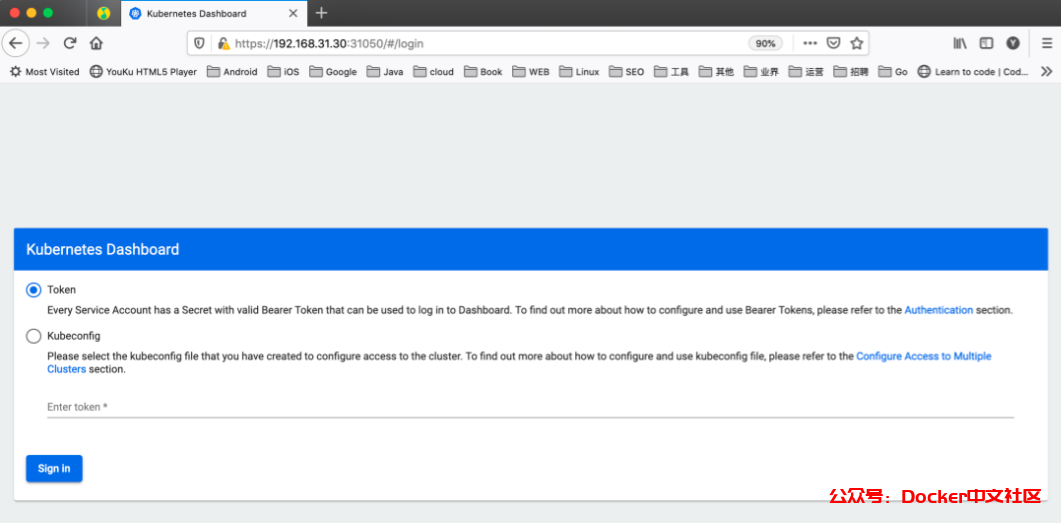

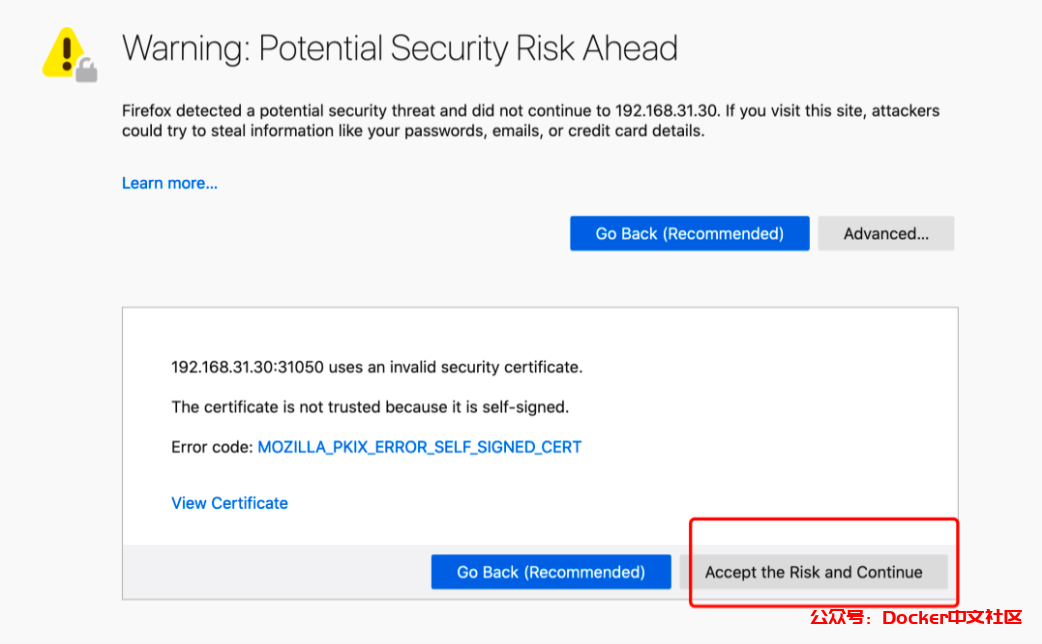

Dashboard

v1.22.1 版本的集群需要安装最新的 2.0+ 版本的 Dashboard：

# 推荐使用下面这种方式
➜  ~ wget https://raw.githubusercontent.com/kubernetes/dashboard/v2.3.1/aio/deploy/recommended.yaml
➜  ~ vi recommended.yaml
# 修改Service为NodePort类型
......
kind: Service
apiVersion: v1
metadata:
  labels:
    k8s-app: kubernetes-dashboard
  name: kubernetes-dashboard
  namespace: kubernetes-dashboard
spec:
  ports:
    - port: 443
      targetPort: 8443
  selector:
    k8s-app: kubernetes-dashboard
  type: NodePort  # 加上type=NodePort变成NodePort类型的服务
......

直接创建：

➜  ~ kubectl apply -f recommended.yaml

新版本的 Dashboard 会被默认安装在 kubernetes-dashboard 这个命名空间下面：

➜  ~ kubectl get pods -n kubernetes-dashboard -o wide
NAME                                         READY   STATUS    RESTARTS   AGE   IP          NODE     NOMINATED NODE   READINESS GATES
dashboard-metrics-scraper-856586f554-pllvt   1/1     Running   0          24m   10.88.0.7   master   <none>           <none>
kubernetes-dashboard-76597d7df5-82998        1/1     Running   0          21m   10.88.0.2   node2    <none>           <none>

我们仔细看可以发现上面的 Pod 分配的 IP 段是 10.88.xx.xx，包括前面自动安装的 CoreDNS 也是如此，我们前面不是配置的 podSubnet 为 10.244.0.0/16 吗？我们先去查看下 CNI 的配置文件：

➜  ~ ls -la /etc/cni/net.d/
total 8
drwxr-xr-x  2 1001 docker  67 Aug 31 16:45 .
drwxr-xr-x. 3 1001 docker  19 Jul 30 01:13 ..
-rw-r--r--  1 1001 docker 604 Jul 30 01:13 10-containerd-net.conflist
-rw-r--r--  1 root root   292 Aug 31 16:45 10-flannel.conflist

可以看到里面包含两个配置，一个是 10-containerd-net.conflist，另外一个是我们上面创建的 Flannel 网络插件生成的配置，我们的需求肯定是想使用 Flannel 的这个配置，我们可以查看下 containerd 这个自带的 cni 插件配置：

➜  ~ cat /etc/cni/net.d/10-containerd-net.conflist
{
  "cniVersion": "0.4.0",
  "name": "containerd-net",
  "plugins": [
    {
      "type": "bridge",
      "bridge": "cni0",
      "isGateway": true,
      "ipMasq": true,
      "promiscMode": true,
      "ipam": {
        "type": "host-local",
        "ranges": [
          [{
            "subnet": "10.88.0.0/16"
          }],
          [{
            "subnet": "2001:4860:4860::/64"
          }]
        ],
        "routes": [
          { "dst": "0.0.0.0/0" },
          { "dst": "::/0" }
        ]
      }
    },
    {
      "type": "portmap",
      "capabilities": {"portMappings": true}
    }
  ]
}

可以看到上面的 IP 段恰好就是 10.88.0.0/16，但是这个 cni 插件类型是 bridge 网络，网桥的名称为 cni0：

➜  ~ ip a
...
6: cni0: <BROADCAST,MULTICAST,PROMISC,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000
    link/ether 9a:e7:eb:40:e8:66 brd ff:ff:ff:ff:ff:ff
    inet 10.88.0.1/16 brd 10.88.255.255 scope global cni0
       valid_lft forever preferred_lft forever
    inet6 2001:4860:4860::1/64 scope global
       valid_lft forever preferred_lft forever
    inet6 fe80::98e7:ebff:fe40:e866/64 scope link
       valid_lft forever preferred_lft forever
...

但是使用 bridge 网络的容器无法跨多个宿主机进行通信，跨主机通信需要借助其他的 cni 插件，比如上面我们安装的 Flannel，或者 Calico 等等，由于我们这里有两个 cni 配置，所以我们需要将 10-containerd-net.conflist 这个配置删除，因为如果这个目录中有多个 cni 配置文件，kubelet 将会使用按文件名的字典顺序排列的第一个作为配置文件，所以前面默认选择使用的是 containerd-net 这个插件。

➜  ~ mv /etc/cni/net.d/10-containerd-net.conflist /etc/cni/net.d/10-containerd-net.conflist.bak
➜  ~ ifconfig cni0 down && ip link delete cni0
➜  ~ systemctl daemon-reload
➜  ~ systemctl restart containerd kubelet

然后记得重建 coredns 和 dashboard 的 Pod，重建后 Pod 的 IP 地址就正常了：

➜  ~ kubectl get pods -n kubernetes-dashboard -o wide
NAME                                         READY   STATUS    RESTARTS   AGE   IP           NODE    NOMINATED NODE   READINESS GATES
dashboard-metrics-scraper-856586f554-tp8m5   1/1     Running   0          42s   10.244.1.6   node2   <none>           <none>
kubernetes-dashboard-76597d7df5-9rmbx        1/1     Running   0          66s   10.244.1.5   node2   <none>           <none>
➜  ~ kubectl get pods -n kube-system -o wide -l k8s-app=kube-dns
NAME                       READY   STATUS    RESTARTS   AGE     IP           NODE    NOMINATED NODE   READINESS GATES
coredns-7568f67dbd-n7bfx   1/1     Running   0          5m40s   10.244.1.2   node2   <none>           <none>
coredns-7568f67dbd-plrv8   1/1     Running   0          3m47s   10.244.1.4   node2   <none>           <none>

查看 Dashboard 的 NodePort 端口：

➜  ~ kubectl get svc -n kubernetes-dashboard
NAME                        TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)         AGE
dashboard-metrics-scraper   ClusterIP   10.99.37.172    <none>        8000/TCP        25m
kubernetes-dashboard        NodePort    10.103.102.27   <none>        443:31050/TCP   25m

然后可以通过上面的 31050 端口去访问 Dashboard，要记住使用 https，Chrome 不生效可以使用Firefox 测试，如果没有 Firefox 下面打不开页面，可以点击下页面中的信任证书即可：

信任后就可以访问到 Dashboard 的登录页面了：

然后创建一个具有全局所有权限的用户来登录 Dashboard：

# admin.yaml
kind: ClusterRoleBinding
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: admin
roleRef:
  kind: ClusterRole
  name: cluster-admin
  apiGroup: rbac.authorization.k8s.io
subjects:
- kind: ServiceAccount
  name: admin
  namespace: kubernetes-dashboard
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: admin
  namespace: kubernetes-dashboard

直接创建：

➜  ~ kubectl apply -f admin.yaml
➜  ~ kubectl get secret -n kubernetes-dashboard|grep admin-token
admin-token-lwmmx                  kubernetes.io/service-account-token   3         1d
➜  ~ kubectl get secret admin-token-lwmmx -o jsonpath={.data.token} -n kubernetes-dashboard |base64 -d
# 会生成一串很长的base64后的字符串

然后用上面的 base64 解码后的字符串作为 token 登录 Dashboard 即可，新版本还新增了一个暗黑模式：

最终我们就完成了使用 kubeadm 搭建 v1.22.1 版本的高可用 kubernetes 集群，使用 coredns、ipvs、flannel、containerd、kube-vip 这些组件。

清理

如果你的集群安装过程中遇到了其他问题，我们可以使用下面的命令来进行重置：

➜  ~ kubeadm reset
➜  ~ ifconfig cni0 down && ip link delete cni0
➜  ~ ifconfig flannel.1 down && ip link delete flannel.1
➜  ~ rm -rf /var/lib/cni/
