18张图带你了解衡量网络性能的四大指标：带宽、时延、抖动、丢包

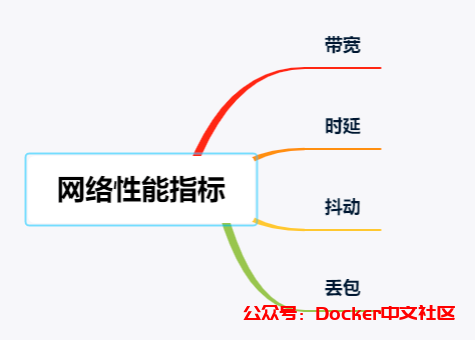

今天给大家讲讲衡量网络性能的四大指标：带宽、时延、抖动、丢包。

如何客户需要我们去评估一个网络的性能，我们就可以从这四方面去进行评估。

带宽

1、带宽概念：

带宽在百度百科中定义：在单位时间内从网络中的某一点到另一点所能通过的“最高数据率”。

计算机网络的带宽是指网络可通过的最高数据率，即每秒多少比特（常用的单位是bps(bit per second)）。

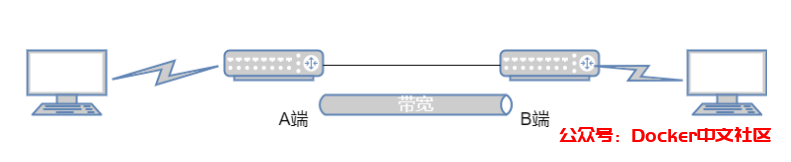

简单的讲：带宽可以比喻是高速公路，表示单位时间内的能通过的车辆数；

时延

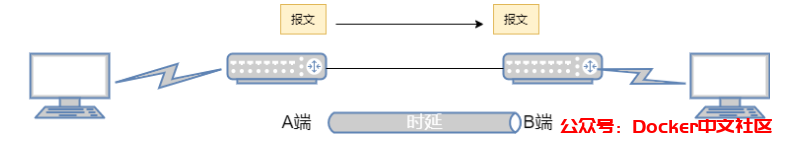

时延：简单的说，时延就是指报文从网络的一端到另一端所需要的的时间；

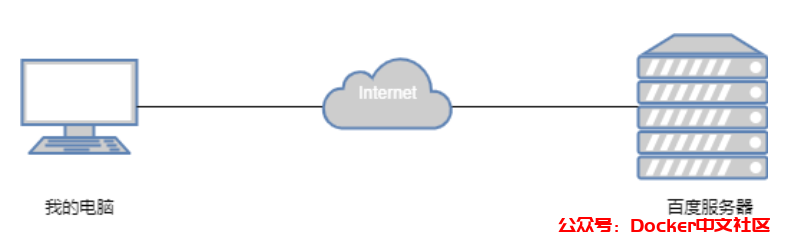

举个例子：我在自己的电脑上ping 百度的地址；

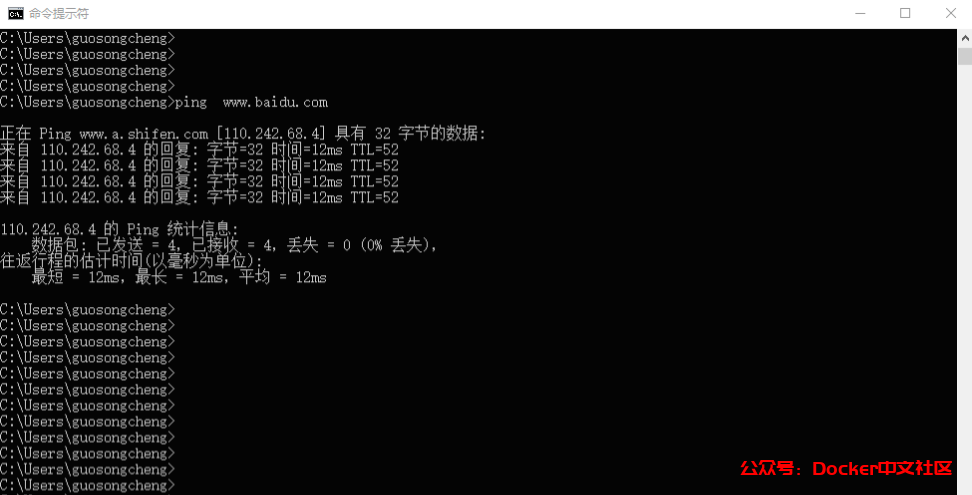

从ping的结果中，可以看到时延为12ms，这个时延就是指ICMP报文从我的电脑到百度的服务器所需要得往返时延是12ms；

（Ping指一个数据包从用户的设备发送到测速点，然后再立即从测速点返回用户设备的来回时间。也就是俗称的网络延时，以毫秒ms计算。）

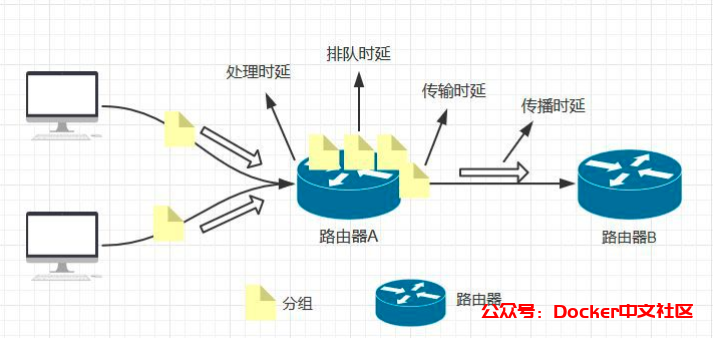

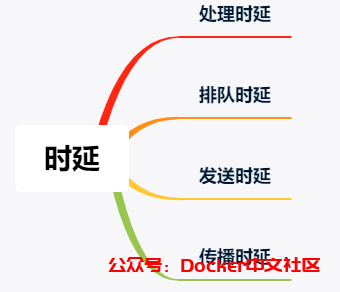

网络时延包括了处理时延、排队时延、发送时延、传播时延这四大部分。在实际中我们主要考虑发送时延与传播时延。

下面我们具体看下每一个时延的含义；

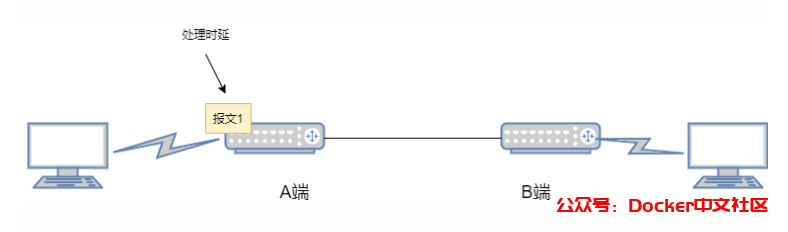

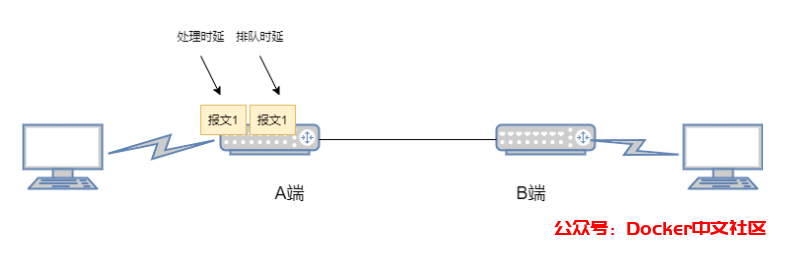

1、处理时延：

交换机、路由器等网络设备在收到报文后要使用一定的时间进行处理。比如解封装分析首部，提取数据，差错检验，路由选择等。

一般高速路由器的处理时延通常是微秒或更低的数量级。

2、排队时延

排队时延简单来说就是路由器或交换机等网络设备处理数据包排队所消耗的时间。

一个数据包的排队时延取决于当前队列中是否有其它报文在传输。

如果该队列是空的，并且当前没有其他报文在传输，则该报文的排队时延为0；反之，如果流量很大，并且许多其他报文也在等待传输，该排队时延将很大；

实际的排队时延通常在毫秒到微秒级。

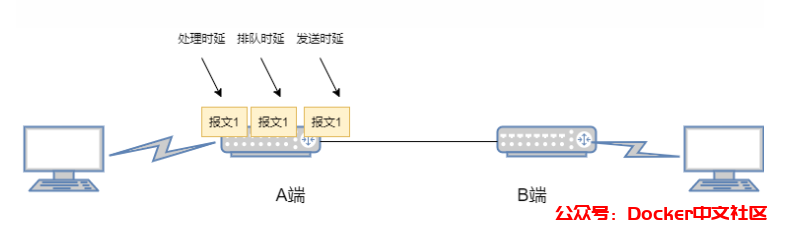

3、发送时延

发送时延简单讲就是路由器、交换机等网络设备发送数据所需要的时间，也就是路由器队列递交给网络链路所需要的时间。

如果用L比特表示分组的长度，用R bps表示从路由器A到路由器B的链路传输速率，发送时延则是L/R。

实际的发送时延通常在毫秒到微秒级。

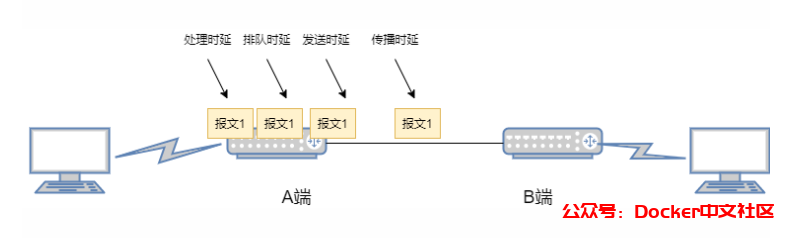

4、传播时延

传播时延是指报文在实际的物理链路上传播数据所需要的时间。

传播时延等于两台路由器之间的距离除以传播速率，即传播时延是D/S，其中D是两台路由器之间的距离，S是该链路的传播速率。

实际传播时延在毫秒级。

抖动

抖动：网络抖动是指最大延迟与最小延迟的时间差，比如你访问一个网站的最大延迟是10ms，最小延迟为5ms，那么网络抖动就是5ms；

抖动可以用来评价网络的稳定性，抖动越小，网络越稳定；

尤其是我们在打游戏的时候，需要网络具有较高的稳定性，否则会影响游戏体验。

关于网络抖动产生的原因：如果网络发生拥塞后，排队时延会影响端到端的延迟，可能造成从路由器A到路由器B的延迟忽大忽小，造成网络的抖动；

丢包

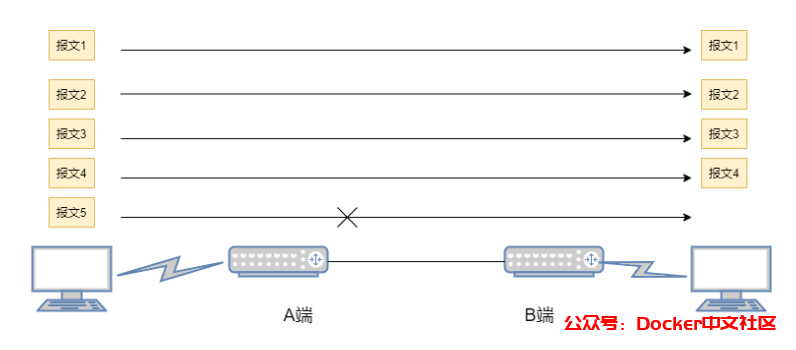

丢包：简单来说丢包就是指一个或多个数据包的数据无法通过网络到达目的地，接收端如果发现数据丢失，会根据队列序号向发送端发出请求，进行丢包重传。

丢包的原因比较多，最常见的可能是网络发生拥塞，数据流量太大，网络设备处理不过来自然而然就有些数据包会丢了。

丢包率是指测试中所丢失数据包数量占所发送数据包的比率。比如发送100个数据包，丢失一个数据包，那么丢包率就是1%。
