再见虚拟机，手把手教会你在 Kubernetes 中安装 Windows 10 操作系统

Kubevirt 是 Red Hat 开源的以容器方式运行虚拟机的项目，通过 CRD 的方式来管理虚拟机实例，它的所有概念都和一般的 Kubernetes 容器应用差不多，不需要增加学习成本，对于咱玩烂了容器的 YAML 工程师来说没有任何压力，我们可以直接用它来创建虚拟机啊。

1. Kubevirt 架构设计

Kubevirt 主要实现了下面几种资源，以实现对虚拟机的管理：

• VirtualMachineInstance（VMI） : 类似于 kubernetes Pod，是管理虚拟机的最小资源。一个 VirtualMachineInstance 对象即表示一台正在运行的虚拟机实例，包含一个虚拟机所需要的各种配置。
• VirtualMachine（VM） : 为群集内的 VirtualMachineInstance 提供管理功能，例如开机/关机/重启虚拟机，确保虚拟机实例的启动状态，与虚拟机实例是 1:1 的关系，类似与 spec.replica 为 1 的 StatefulSet。
• VirtualMachineInstanceReplicaSet : 类似 ReplicaSet，可以启动指定数量的 VirtualMachineInstance，并且保证指定数量的 VirtualMachineInstance 运行，可以配置 HPA。

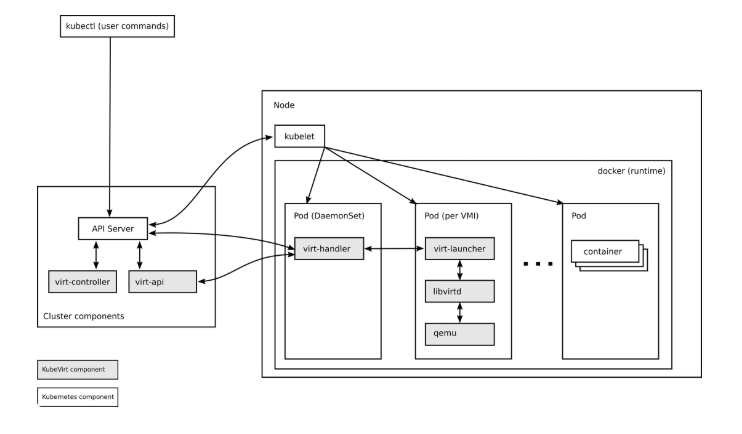

Kubevirt 的整体架构如图：

• virt-api : 负责提供一些 KubeVirt 特有的 api，像是 console, vnc, startvm, stopvm 等。
• virt-controller : 管理和监控 VMI 对象及其关联的 Pod，对其状态进行更新。
• virt-hander : 以 DaemonSet 运行在每一个节点上，监听 VMI 的状态向上汇报，管理 VMI 的生命周期。
• virt-launcher : 以 Pod 方式运行，每个 VMI Object 都会对应一个 virt-launcher Pod，容器内有单独的 libvirtd，用于启动和管理虚拟机。

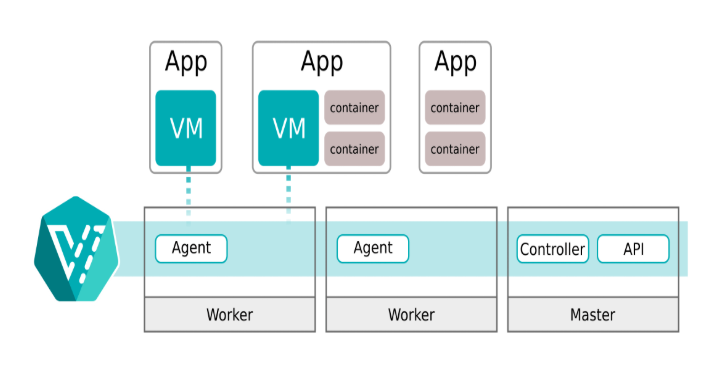

如果你嫌上面的架构图太繁琐，这里还有一个简化版：

这个图里的 Agent 其实就是 virt-hander。

2. 磁盘和卷

虚拟机镜像（磁盘）是启动虚拟机必不可少的部分，KubeVirt 中提供多种方式的虚拟机磁盘，虚拟机镜像（磁盘）使用方式非常灵活。这里列出几种比较常用的：

• PersistentVolumeClaim : 使用 PVC 做为后端存储，适用于数据持久化，即在虚拟机重启或者重建后数据依旧存在。使用的 PV 类型可以是 block 和 filesystem，使用 filesystem 时，会使用 PVC 上的 /disk.img，格式为 RAW 格式的文件作为硬盘。block 模式时，使用 block volume 直接作为原始块设备提供给虚拟机。
• ephemeral : 基于后端存储在本地做一个写时复制（COW）镜像层，所有的写入都在本地存储的镜像中，VM 实例停止时写入层就被删除，后端存储上的镜像不变化。
• containerDisk : 基于 scratch 构建的一个 docker image，镜像中包含虚拟机启动所需要的虚拟机镜像，可以将该 docker image push 到 registry，使用时从 registry 拉取镜像，直接使用 containerDisk 作为 VMI 磁盘，数据是无法持久化的。
• hostDisk : 使用节点上的磁盘镜像，类似于 hostpath，也可以在初始化时创建空的镜像。
• dataVolume : 提供在虚拟机启动流程中自动将虚拟机磁盘导入 pvc 的功能，在不使用 DataVolume 的情况下，用户必须先准备带有磁盘映像的 pvc，然后再将其分配给 VM 或 VMI。dataVolume 拉取镜像的来源可以时 http，对象存储，另一块 PVC 等。

3. 准备工作

在安装 Kubevirt 之前，需要做一些准备工作。先安装 libvrt 和 qemu 软件包：

# Ubuntu
$ apt install -y qemu-kvm libvirt-bin bridge-utils virt-manager

# CentOS
$ yum install -y qemu-kvm libvirt virt-install bridge-utils

查看节点是否支持 kvm 硬件辅助虚拟化

$ virt-host-validate qemu
  QEMU: Checking for hardware virtualization                                 : PASS
  QEMU: Checking if device /dev/kvm exists                                   : PASS
  QEMU: Checking if device /dev/kvm is accessible                            : PASS
  QEMU: Checking if device /dev/vhost-net exists                             : PASS
  QEMU: Checking if device /dev/net/tun exists                               : PASS
  QEMU: Checking for cgroup 'memory' controller support                      : PASS
  QEMU: Checking for cgroup 'memory' controller mount-point                  : PASS
  QEMU: Checking for cgroup 'cpu' controller support                         : PASS
  QEMU: Checking for cgroup 'cpu' controller mount-point                     : PASS
  QEMU: Checking for cgroup 'cpuacct' controller support                     : PASS
  QEMU: Checking for cgroup 'cpuacct' controller mount-point                 : PASS
  QEMU: Checking for cgroup 'cpuset' controller support                      : PASS
  QEMU: Checking for cgroup 'cpuset' controller mount-point                  : PASS
  QEMU: Checking for cgroup 'devices' controller support                     : PASS
  QEMU: Checking for cgroup 'devices' controller mount-point                 : PASS
  QEMU: Checking for cgroup 'blkio' controller support                       : PASS
  QEMU: Checking for cgroup 'blkio' controller mount-point                   : PASS
  QEMU: Checking for device assignment IOMMU support                         : PASS
  QEMU: Checking if IOMMU is enabled by kernel                               : PASS

如果不支持，则先生成让 Kubevirt 使用软件虚拟化的配置：

$ kubectl create namespace kubevirt
$ kubectl create configmap -n kubevirt kubevirt-config \
    --from-literal debug.useEmulation=true

4. 安装 Kubevirt

部署最新版本的 Kubevirt

$ export VERSION=$(curl -s https://api.github.com/repos/kubevirt/kubevirt/releases | grep tag_name | grep -v -- '-rc' | head -1 | awk -F': ' '{print $2}' | sed 's/,//' | xargs)
$ kubectl apply -f https://github.com/kubevirt/kubevirt/releases/download/${VERSION}/kubevirt-operator.yaml
$ kubectl apply -f https://github.com/kubevirt/kubevirt/releases/download/${VERSION}/kubevirt-cr.yaml

查看部署结果：

$ kubectl -n kubevirt get pod
NAME                               READY   STATUS    RESTARTS   AGE
virt-api-64999f7bf5-n9kcl          1/1     Running   0          6d
virt-api-64999f7bf5-st5qv          1/1     Running   0          6d8h
virt-controller-8696ccdf44-v5wnq   1/1     Running   0          6d
virt-controller-8696ccdf44-vjvsw   1/1     Running   0          6d8h
virt-handler-85rdn                 1/1     Running   3          7d19h
virt-handler-bpgzp                 1/1     Running   21         7d19h
virt-handler-d55c7                 1/1     Running   1          7d19h
virt-operator-78fbcdfdf4-sf5dv     1/1     Running   0          6d8h
virt-operator-78fbcdfdf4-zf9qr     1/1     Running   0          6d

部署 CDI

Containerized Data Importer（CDI）项目提供了用于使 PVC 作为 KubeVirt VM 磁盘的功能。建议同时部署 CDI：

$ export VERSION=$(curl -s https://github.com/kubevirt/containerized-data-importer/releases/latest | grep -o "v[0-9]\.[0-9]*\.[0-9]*")
$ kubectl create -f https://github.com/kubevirt/containerized-data-importer/releases/download/$VERSION/cdi-operator.yaml
$ kubectl create -f https://github.com/kubevirt/containerized-data-importer/releases/download/$VERSION/cdi-cr.yaml

5. 客户端准备

Kubevirt 提供了一个命令行工具 virtctl，可以直接下载：

$ export VERSION=$(curl -s https://api.github.com/repos/kubevirt/kubevirt/releases | grep tag_name | grep -v -- '-rc' | head -1 | awk -F': ' '{print $2}' | sed 's/,//' | xargs)
$ curl -L -o /usr/local/bin/virtctl https://github.com/kubevirt/kubevirt/releases/download/$VERSION/virtctl-$VERSION-linux-amd64
$ chmod +x /usr/local/bin/virtctl

也可以通过 krew 安装为 kubectl 的插件：

$ kubectl krew install virt

6. 虚拟机镜像准备

Windows 镜像下载

这里推荐两个 Windows 镜像下载站：

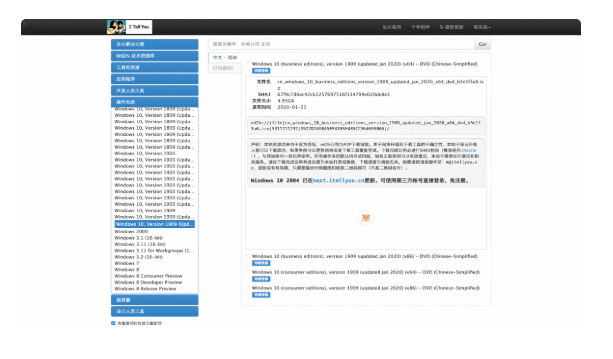

① MSDN I Tell You^[1]。该网站提供的链接是 ed2k 格式，需要通过特殊下载工具进行下载，比如百度网盘离线下载、迅雷、eMule 等，其中百度网盘离线下载最好使，但下载限速又是个大问题，开了超级会员的当我没说。

② TechBench by WZT^[2]。该网站提供的是直链下载方式，可以用任意下载工具进行下载，比上面的网站方便多了，不过资源没有上面的网站丰富。

我推荐通过第二个网站来下载 Windows 镜像。

上传镜像

KubeVirt 可以使用 PVC 作为后端磁盘，使用 filesystem 类型的 PVC 时，默认使用的时 /disk.img 这个镜像，用户可以将镜像上传到 PVC，在创建 VMI 时使用此 PVC。使用这种方式需要注意下面几点：

• 一个 PVC 只允许存在一个镜像，只允许一个 VMI 使用，要创建多个 VMI，需要上传多次
• /disk.img 的格式必须是 RAW 格式

CDI 提供了使用使用 PVC 作为虚拟机磁盘的方案，在虚拟机启动前通过下面方式填充 PVC：

• 通过 URL 导入虚拟机镜像到 PVC，URL 可以是 http 链接，s3 链接
• Clone 一个已经存在的 PVC
• 通过 container registry 导入虚拟机磁盘到 PVC，需要结合 ContainerDisk 使用
• 通过客户端上传本地镜像到 PVC

通过命令行 virtctl，结合 CDI 项目，可以上传本地镜像到 PVC 上，支持的镜像格式有：

• .img
• .qcow2
• .iso
• 压缩为 .tar，.gz，.xz 格式的上述镜像

我们的目标是安装 Windows 10 虚拟机，所以需要将上面下载好的 Windows 镜像上传到 PVC：

$ virtctl image-upload \
  --image-path='Win10_20H2_Chinese(Simplified)_x64.iso' \
  --pvc-name=iso-win10 \
  --pvc-size=7G \
  --uploadproxy-url=https://<cdi-uploadproxy_svc_ip> \
  --insecure \
  --wait-secs=240

PersistentVolumeClaim default/iso-win10 created
Waiting for PVC iso-win10 upload pod to be ready...
Pod now ready
Uploading data to https://10.111.29.156

 5.63 GiB / 5.63 GiB [======================================================================================================================================================] 100.00% 27s

Uploading data completed successfully, waiting for processing to complete, you can hit ctrl-c without interrupting the progress
Processing completed successfully
Uploading Win10_20H2_Chinese(Simplified)_x64.iso completed successfully

参数解释：

• --image-path : 操作系统镜像地址
• --pvc-name : 指定存储操作系统镜像的 PVC，这个 PVC 不需要提前准备好，镜像上传过程中会自动创建。
• --pvc-size : PVC 大小，根据操作系统镜像大小来设定，一般略大一个 G 就行。
• --uploadproxy-url : cdi-uploadproxy 的 Service IP，可以通过命令 kubectl -n cdi get svc -l cdi.kubevirt.io=cdi-uploadproxy 来查看。

7. 创建虚拟机

创建 Windows 虚拟机的模板文件如下：

win10.yaml

apiVersion: kubevirt.io/v1alpha3
kind: VirtualMachine
metadata:
  name: win10
spec:
  running: false
  template:
    metadata:
      labels:
        kubevirt.io/domain: win10
    spec:
      domain:
        cpu:
          cores: 4
        devices:
          disks:
          - bootOrder: 1
            cdrom:
              bus: sata
            name: cdromiso
          - disk:
              bus: virtio
            name: harddrive
          - cdrom:
              bus: sata
            name: virtiocontainerdisk
          interfaces:
          - masquerade: {}
            model: e1000
            name: default
        machine:
          type: q35
        resources:
          requests:
            memory: 16G
      networks:
      - name: default
        pod: {}
      volumes:
      - name: cdromiso
        persistentVolumeClaim:
          claimName: iso-win10
      - name: harddrive
        hostDisk:
          capacity: 50Gi
          path: /data/disk.img
          type: DiskOrCreate
      - containerDisk:
          image: kubevirt/virtio-container-disk
        name: virtiocontainerdisk

这里用到了 3 个 Volume：

• cdromiso : 提供操作系统安装镜像，即上文上传镜像后生成的 PVC iso-win10。
• harddrive : 虚拟机使用的磁盘，即操作系统就会安装在该磁盘上。这里选择 hostDisk 直接挂载到宿主机以提升性能，如果使用分布式存储则体验非常不好。
• containerDisk : 由于 Windows 默认无法识别 raw 格式的磁盘，所以需要安装 virtio 驱动。containerDisk 可以将打包好 virtio 驱动的容器镜像挂载到虚拟机中。

关于网络部分，spec.template.spec.networks 定义了一个网络叫 default，这里表示使用 Kubernetes 默认的 CNI。spec.template.spec.domain.devices.interfaces 选择定义的网络 default，并开启 masquerade，以使用网络地址转换 (NAT) 来通过 Linux 网桥将虚拟机连接至 Pod 网络后端。

使用模板文件创建虚拟机：

$ kubectl apply -f win10.yaml

启动虚拟机实例：

$ virtctl start win10
# 如果 virtctl 安装为 kubectl 的插件，命令格式如下：
$ kubectl virt start win10

查看实例运行状态：

$ kubectl get pod
NAME                              READY   STATUS    RESTARTS   AGE
virt-launcher-win10-s742j         2/2     Running   0          15s

然后就可以通过 VNC 工具来访问 Windows 虚拟机了。首先需要在本地安装一个 VNC 客户端，对于 macOS 来说，可以安装 Tiger VNC 或者 Real VNC。我选择安装 Real VNC：

$ brew cask install vnc-viewer

连接到 Windows 虚拟机：

$ virtctl vnc win10
# 如果 virtctl 安装为 kubectl 的插件，命令格式如下：
$ kubectl virt vnc win10

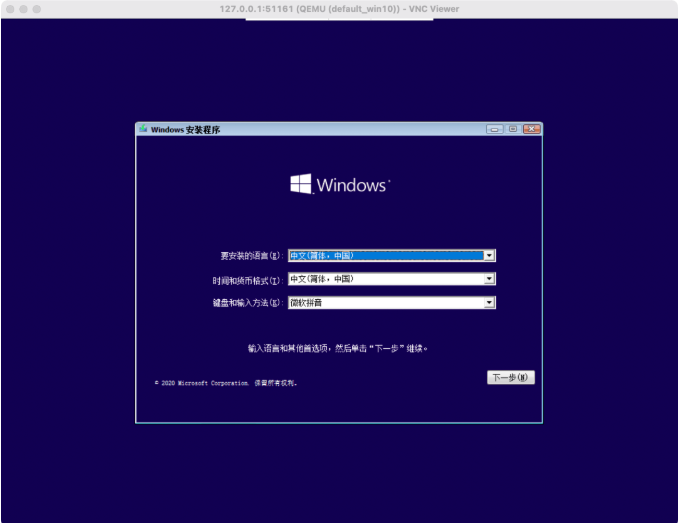

执行完上面的命令后，就会打开本地的 VNC 客户端连接到虚拟机：

下面就是安装正常的安装步骤往下进行，到选择硬盘那一步的时候，你会发现没有一个硬盘可供使用，这时就需要安装 virtio 驱动了。

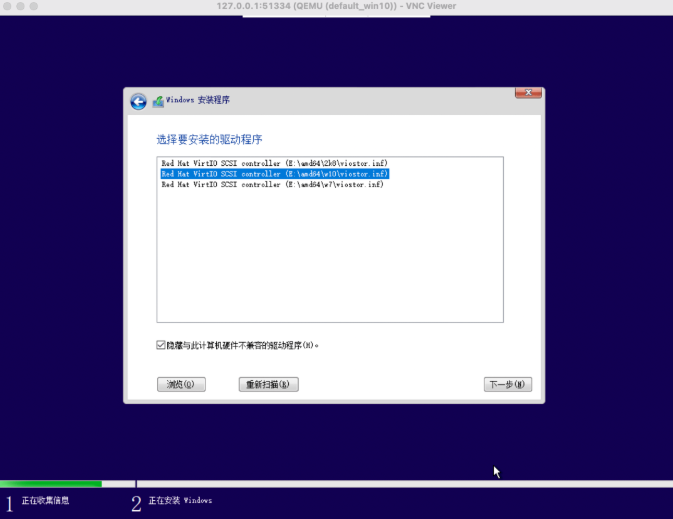

不过不用担心，virtio 驱动已经被挂载进来了，直接点击加载驱动程序就可以安装驱动了：

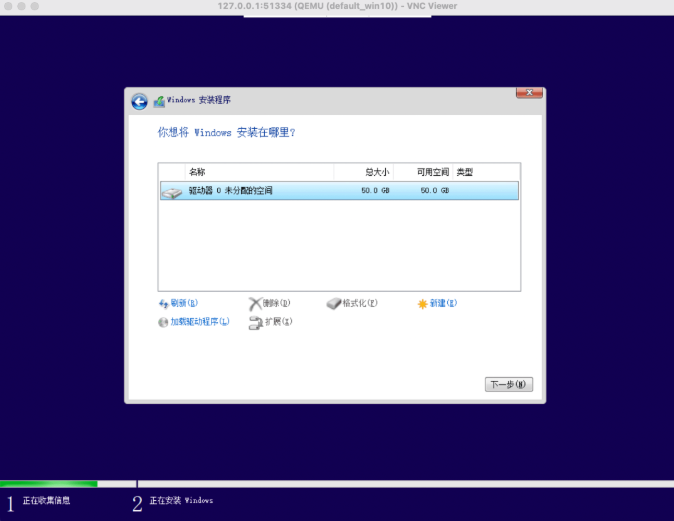

安装好驱动后，硬盘就能正确显示了：

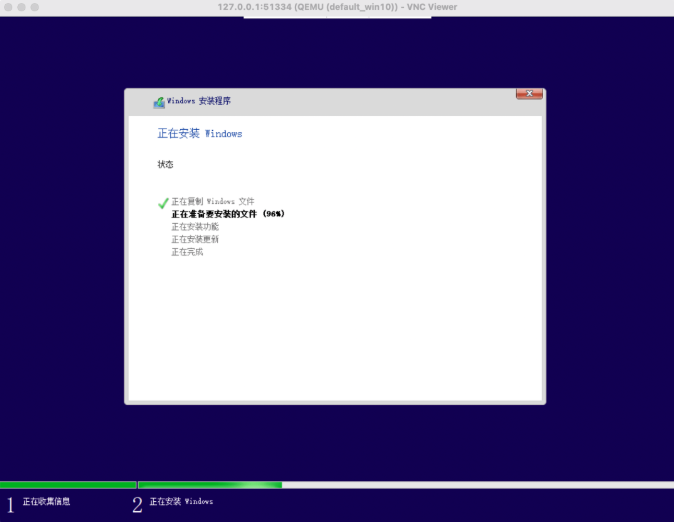

下面就可以继续安装了。

安装成功后会自动重启进行初始化设置，那个熟悉的“海内存知己，天涯若比邻”又回来了：

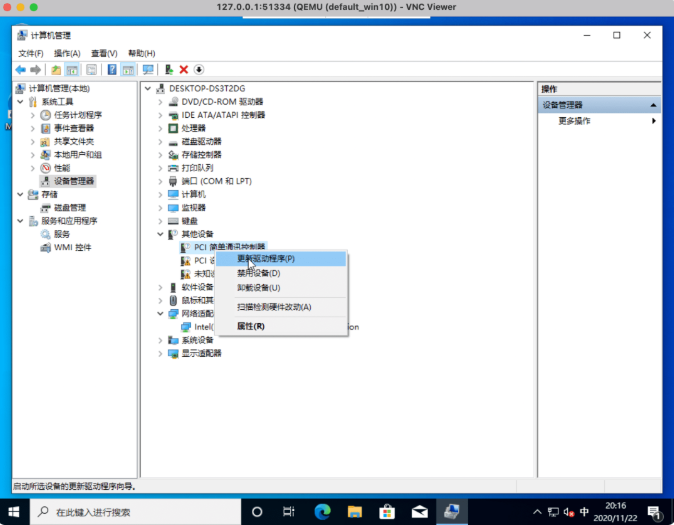

设置完成后，进入系统，打开设备管理器，可以看到有几个未配置的设备。选择其中一个右键单击，然后选择“更新驱动程序”。

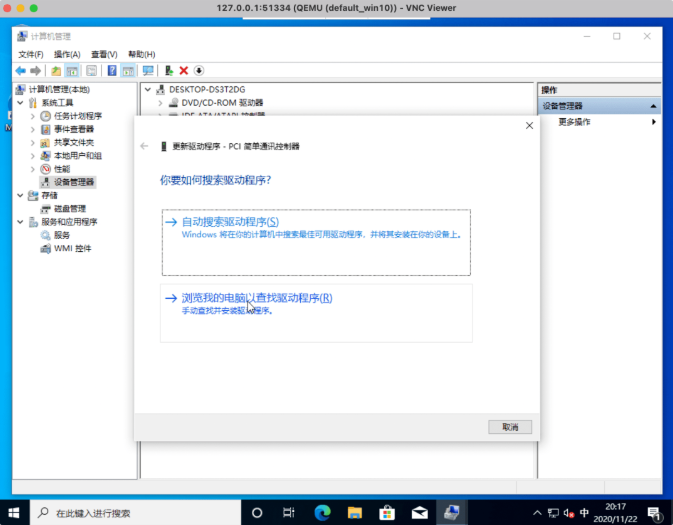

选择“浏览我的电脑以查找驱动程序”。

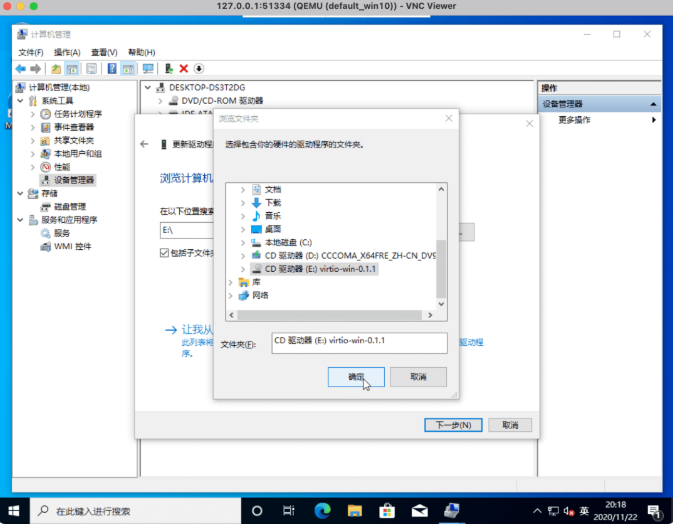

选择“CD 驱动器（E:）virtio-win-0.1.1”，然后点击确定。

设备管理器将自动找到正确的驱动程序，不需要指定驱动程序的路径。

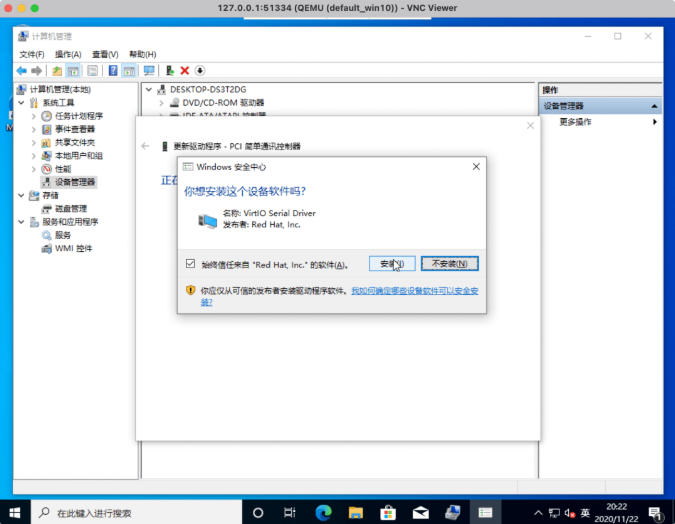

在提示符下，单击“安装”。

其他的设备驱动可以复制上面的步骤一一安装。

8. CNI 插件问题解决

如果你的 Kubernetes 集群 CNI 插件用的是 Calico，这里会遇到虚拟机无法联网的问题。因为 Calico 默认禁用了容器的 ip forward 功能，而 masquerade 需要开启这个功能才能生效。

我们只需要修改 Calico 的 ConfigMap 就可以启用容器的 ip forward 功能了，执行以下命令打开 configmap calico-config：

$ kubectl -n kube-system edit cm calico-config

在 CNI 配置文件中加上以下的内容：

"container_settings": {
    "allow_ip_forwarding": true
},

修改完的配置文件内容：

 cni_network_config: |-
    {
      "name": "k8s-pod-network",
      "cniVersion": "0.3.1",
      "plugins": [
        {
          "type": "calico",
          "log_level": "info",
          "log_file_path": "/var/log/calico/cni/cni.log",
          "etcd_endpoints": "__ETCD_ENDPOINTS__",
          "etcd_key_file": "__ETCD_KEY_FILE__",
          "etcd_cert_file": "__ETCD_CERT_FILE__",
          "etcd_ca_cert_file": "__ETCD_CA_CERT_FILE__",
          "mtu": __CNI_MTU__,
          "ipam": {
              "type": "calico-ipam"
          },
          "container_settings": {
              "allow_ip_forwarding": true
          },
          "policy": {
              "type": "k8s"
          },
          "kubernetes": {
              "kubeconfig": "__KUBECONFIG_FILEPATH__"
          }
        },
        {
          "type": "portmap",
          "snat": true,
          "capabilities": {"portMappings": true}
        },
        {
          "type": "bandwidth",
          "capabilities": {"bandwidth": true}
        }
      ]
    }

然后重启 calico-node 容器：

$ kubectl -n kube-system delete pod -l k8s-app=calico-node

8. 远程连接

在系统未安装好之前，只能用 VNC 来远程控制，但 VNC 的体验实在让人难受。现在系统装好了，就可以使用 Windows 的远程连接协议 RDP（Remote Desktop Protocol） 了。选择开始 >设置 >系统>远程桌面，打开启用远程桌面就好了。

现在可以通过 telnet 来测试一下 RDP 端口（3389）的连通性：

$ kubectl get pod -owide
NAME                              READY   STATUS    RESTARTS   AGE     IP               NODE    NOMINATED NODE   READINESS GATES
virt-launcher-win10-s742j         2/2     Running   0          139m    100.92.235.131   k8s03   <none>           <none>

$ telnet 100.92.235.131 3389
Trying 100.92.235.131...
Connected to 100.92.235.131.
Escape character is '^]'.

如果你的本地电脑能够直连 Pod IP 和 SVC IP，现在就可以直接通过 RDP 客户端来远程连接 Windows 了。如果你的本地电脑不能直连 Pod IP 和 SVC IP，但可以直连 Kubernetes 集群的 Node IP，可以通过 NodePort 来暴露 RDP 端口。具体操作是创建一个 Service，类型为 NodePort：

$ kubectl virt expose vm win10 --name win10-rdp --port 3389 --target-port 3389 --type NodePort

$ kubectl get svc
NAME                     TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)          AGE
kubernetes               ClusterIP   10.96.0.1       <none>        443/TCP          17d
win10-rdp                NodePort    10.98.20.203    <none>        3389:31192/TCP   20m

然后就可以通过 Node IP 来远程连接 Windows 了。

如果你的本地操作系统是 Windows 10，可以在任务栏的搜索框中，键入“远程桌面连接”，然后选择“远程桌面连接”。在“远程桌面连接”中，键入你想要连接的电脑的名称（从步骤 1），然后选择**“连接”**。

如果你的本地操作系统是 macOS，需要在 App Store 中安装 Microsoft Remote Desktop。

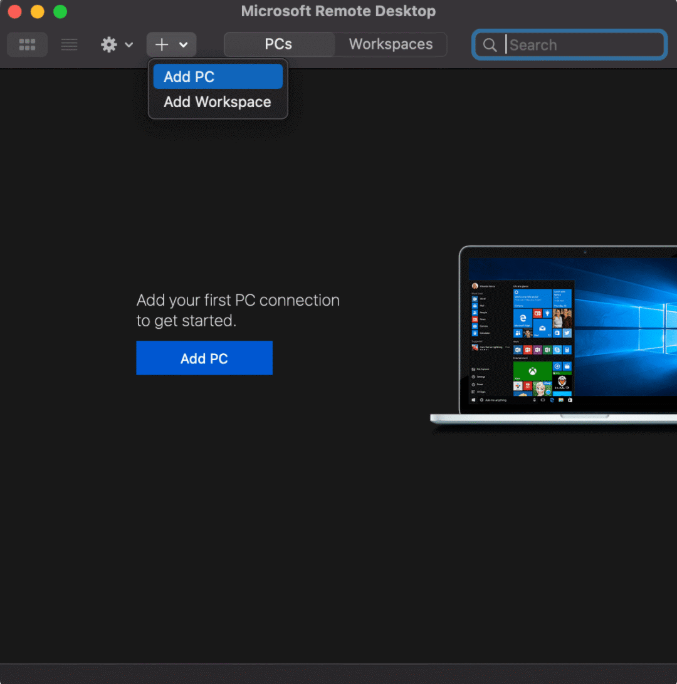

安装完之后打开应用，选择 Add PC：

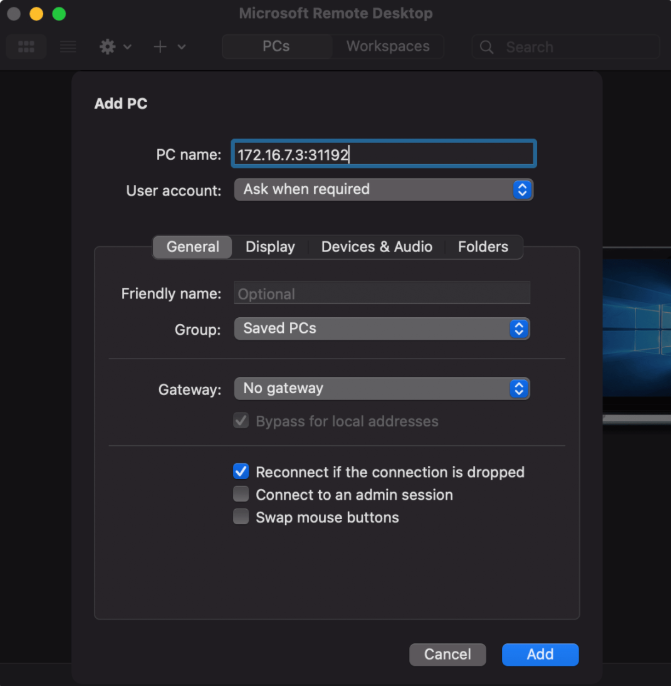

在 PC name 一栏中输入 NodeIP+NodePort，然后点击 Add。

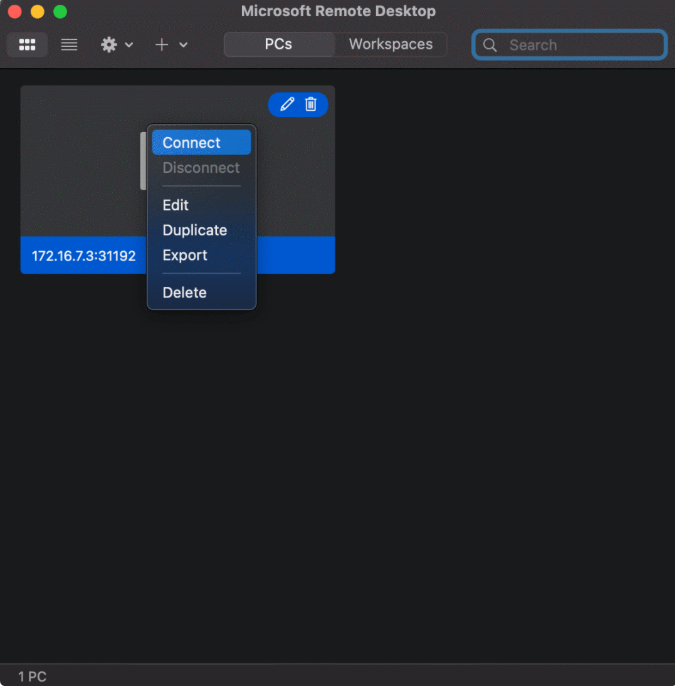

然后右击创建好的配置，选择 Connect：

输入账号密码后就可以连接到 Windows 了。

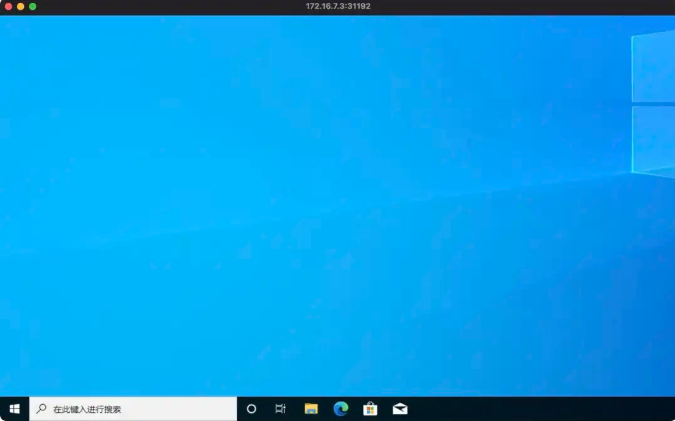

全屏之后就可以获得完美的远程桌面体验了，尽情玩耍吧！

嘻嘻，刺不刺激？

9. 参考

• 在 Kubernetes 上使用 KubeVirt 管理虚拟机负载^[3]
• kubevirt-crc-windows-tutorial^[4]
• kubevirt user guide^[5]
