一、背景

Komsos能够快速部署多集群网络，多集群网络最基础的一个考量指标就是节点之间是否联通。为了高效的完成多集群网络连通性的检查，NetDoctor作为Kosmos的网络连通性校验工具应运而生。

二、功能介绍

NetDoctor能够一次检测集群中的所有节点之间容器网络的连通性，在单集群网络场景下，集群中所有节点之间都会做一次连通性校验；在跨集群场景下，集群中所有节点都会跟另一集群中的所有节点做一次连通性校验；

支持多种协议：目前支持ICMP和TCP两种协议，UDP协议正在适配中。
支持多线程并发检测：默认3个协程同时进行，能够大大提高检测效率，缩短检测时间。
可视化界面：进度条，详细的检测报告，包含成功的和异常的节点。

集群网络连通性校验工具-NetDoctor 第2张


异常节点重测：支持单独测试异常节点，只做关键任务，大大缩短检测时间。

三、快速开始

前置条件

需要镜像仓库，将floater镜像上传至仓库中，NetDoctor会创建Daemonset类型的资源，会在每个节点上运行一个floater服务，所以需要每个节点能够拉取到floater镜像。
需要提供集群的kubeconfig文件，netDoctor会使用此文件来连接集群以上提到的文件可以从这里获取：https://github.com/kosmos-io/netdoctor。

当完成以上前置条件后，就可以开始下面的步骤了。

步骤一

首先，挑选一个可以访问集群的节点作为我们运行netdoctor的节点，进一步讲，就是可以在这个节点上使用kubectl --kubeconfig=xxxx这个命令来访问集群资源，然后将netdoctor的可执行文件netctl上传至节点上。

步骤二

在节点上运行netctl init命令，会在当前目录下生成一个config.json文件。文件内容如下：

{
 "namespace": "kosmos-system",
 "version": "0.2.1",
 "protocol": "tcp",
 "podWaitTime": 30,
 "port": "8889",
 "maxNum": 3,
 "cmdTimeout": 10,
 "srcKubeConfig": "~/.kube/config",
 "srcImageRepository": "ghcr.io/kosmos-io"
}

其中，只需要将srcKubeConfig修改成你的集群的kubeconfig文件路径，将srcImageRepository修改成你的镜像仓库即可。

步骤三

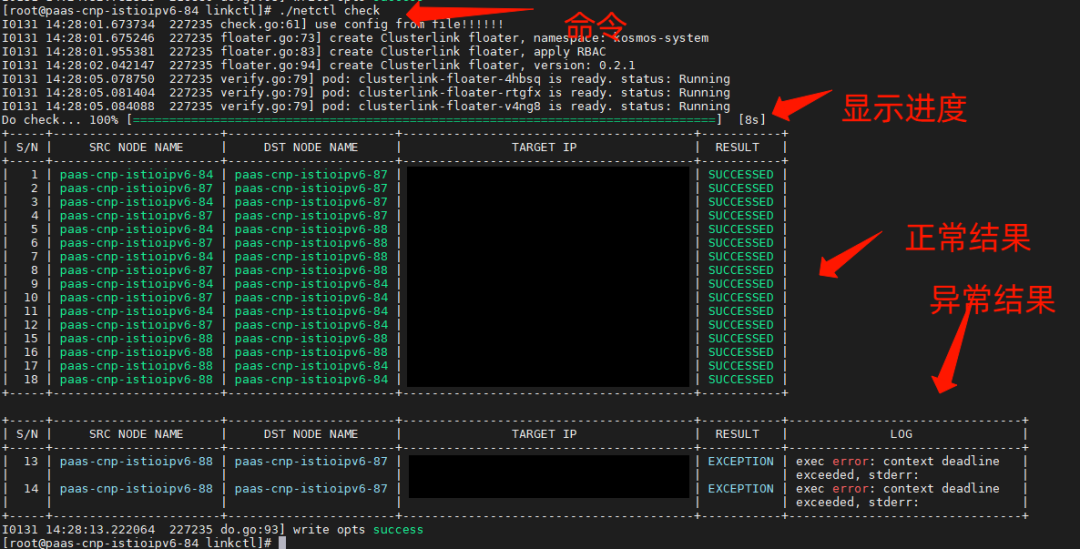

执行netctl check命令，就会开始连通性检查，日志如下：

集群网络连通性校验工具-NetDoctor 第3张


主要包含三部分，第一部分进度条，表示检测的的进度，方便使用者评估任务执行时间。第二部分是成功的表格，展示了连通的节点信息。第三部分是异常的表格，展示了存在问题的节点信息，包含异常日志。

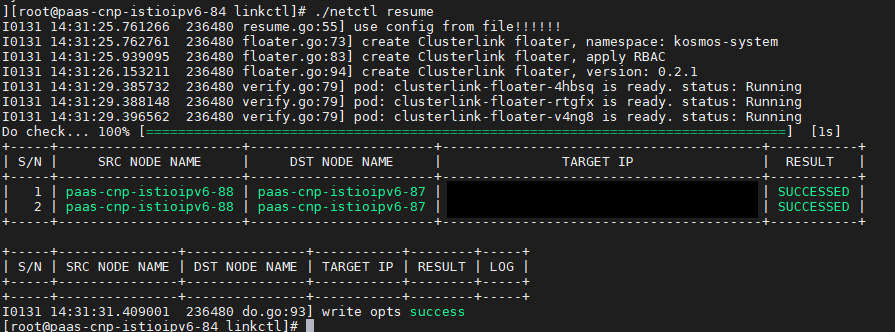

假如有异常的节点，可以在问题排查后再单独做一次检测，此时的检测命令是netctl resume

集群网络连通性校验工具-NetDoctor 第4张


如图所示，netDoctor只检测了异常的节点，大大提高了检测效率。

四、实现原理

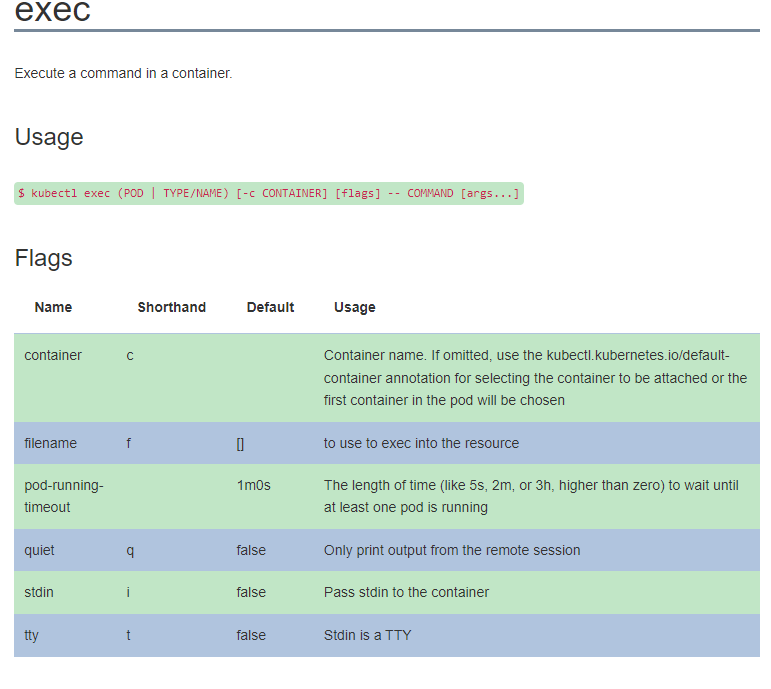

相信接触过k8s的小伙伴都用过kubectl exec这个命令吧，我们可以使用它来在容器里执行一个命令，一般我们使用-it参数来进入容器。

集群网络连通性校验工具-NetDoctor 第5张


这个命令的原理也是向apiserver发送请求，可以用代码实现发送一个exec请求，代码片段如下：

func (i *Floater) CommandExec(podInfo *PodInfo, cmd command.Command) *command.Result {
req := i.KubeClientSet.CoreV1().RESTClient().Post().Resource("pods").Namespace(i.Namespace).Name(podInfo.PodName).
        SubResource("exec").
        Param("container", "floater").
        Param("command", "/bin/sh").
        Param("stdin", "true").
        Param("stdout", "true").
        Param("stderr", "true").
        Param("tty", "false")

    outBuffer := &bytes.Buffer{}
    errBuffer := &bytes.Buffer{}

    exec, err := remotecommand.NewSPDYExecutor(i.KueResetConfig, "POST", req.URL())
    if err != nil {
        return command.ParseError(err)
    }

    // timeout 5s
    ctx, cancel := context.WithTimeout(context.Background(), 5*time.Second)
    defer cancel()
    cmdStr := cmd.GetCommandStr()

    klog.Infof("cmdStr: %s", cmdStr)
    err = exec.StreamWithContext(ctx, remotecommand.StreamOptions{
        Stdin:  strings.NewReader(cmdStr),
        Stdout: outBuffer,
        Stderr: errBuffer,
        Tty:    false,
    })

    if err != nil {
        klog.Infof("error: %s", err)
        return command.ParseError(fmt.Errorf("%s, stderr: %s", err, errBuffer.String()))
    }

    return cmd.ParseResult(outBuffer.String())
}

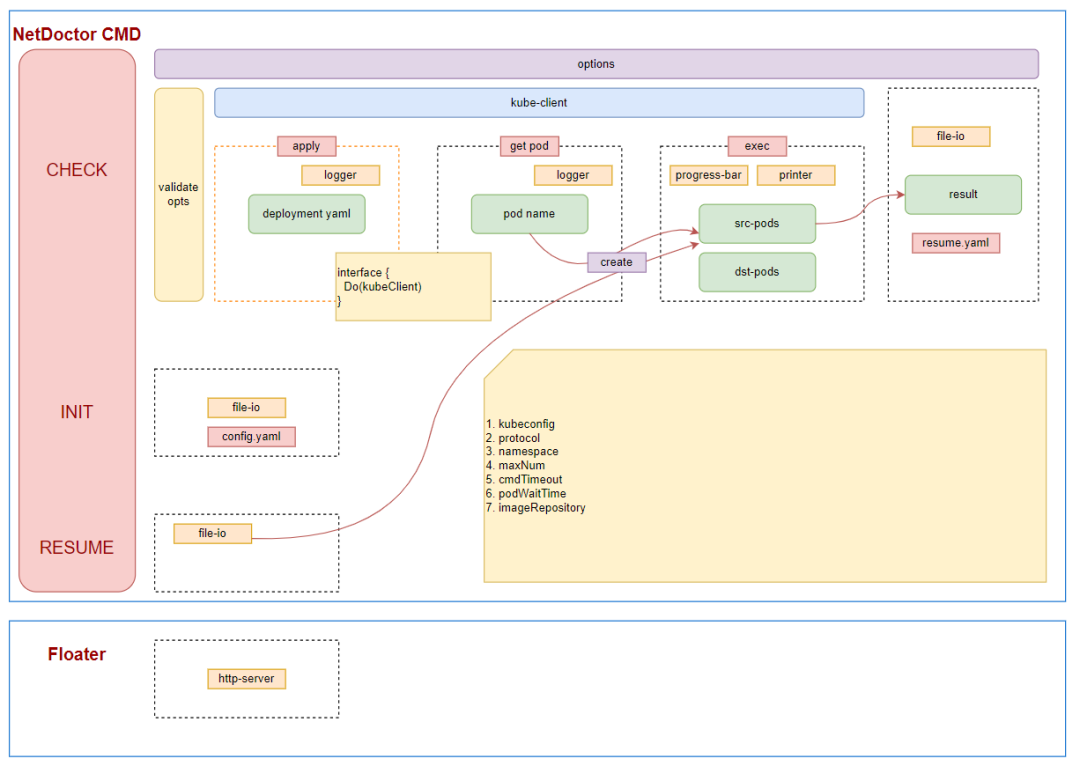

NetDoctor最早期的核心代码就是上面这段。后来加上性能，安全，可用性，可扩展性等方面的设计后，就有了下面这张架构图：

集群网络连通性校验工具-NetDoctor 第6张


netDoctor包含两个模块：netctl和floater

netctl是一个可执行文件，它主要包含三个命令。

Init：创建默认的配置文件，用户根据自己需求修改配置文件，来修改netdoctor的一些行为。

Check：是检验连通性的命令，这个命令会根据配置文件的内容，向floater发起exec请求。

Resume：这是命令是我们实施运维的小伙伴提的，当上一次检查出现有异常的节点后，希望可以单独测试一下有异常的节点，所以resume应运而生。

Floater是一个客户端服务，它运行在每个节点上，一般是以镜像的形式发布，用户需要将这个镜像推送到自己的镜像仓库中，netctl在执行check命令时，会创建一个dameset，最终效果是在每个节点上启动一个floater服务。Floater服务的职责有：接收netctl发来的exec请求、收集节点信息、作为连通性校验请求的发起端和接收端。

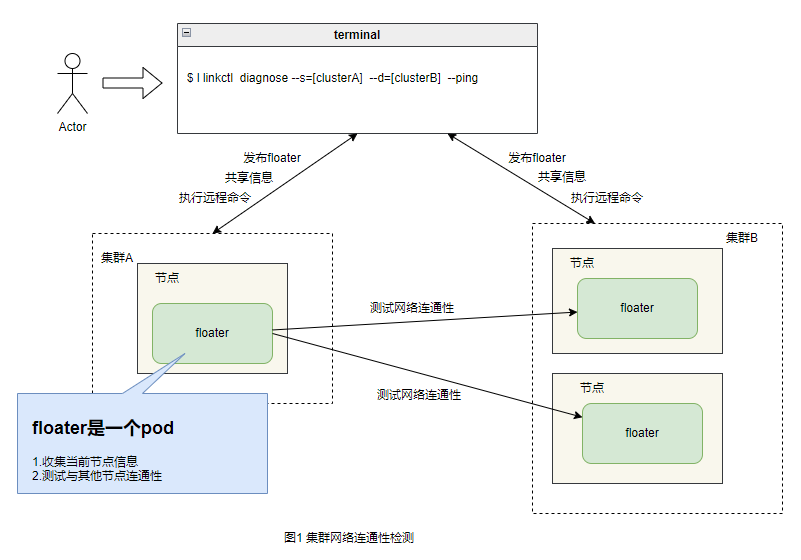

下图简单展示了netctl和floater各自的工作内容：

集群网络连通性校验工具-NetDoctor 第7张
